Автомат для установки компонентов серии LED является специальным автоматом для установки компонентов LED, предназначенный для осуществления установки большого количества компонента поверхностного монтажа на платы LED, обладает такими характеристиками, как высокая скорость и точность.
Краткое описание о продукции:
Автомат для установки компонентов серии LED является специальным автоматом для установки компонентов LED, предназначенный для осуществления установки большого количества компонента поверхностного монтажа на платы LED, обладает такими характеристиками, как высокая скорость и точность.

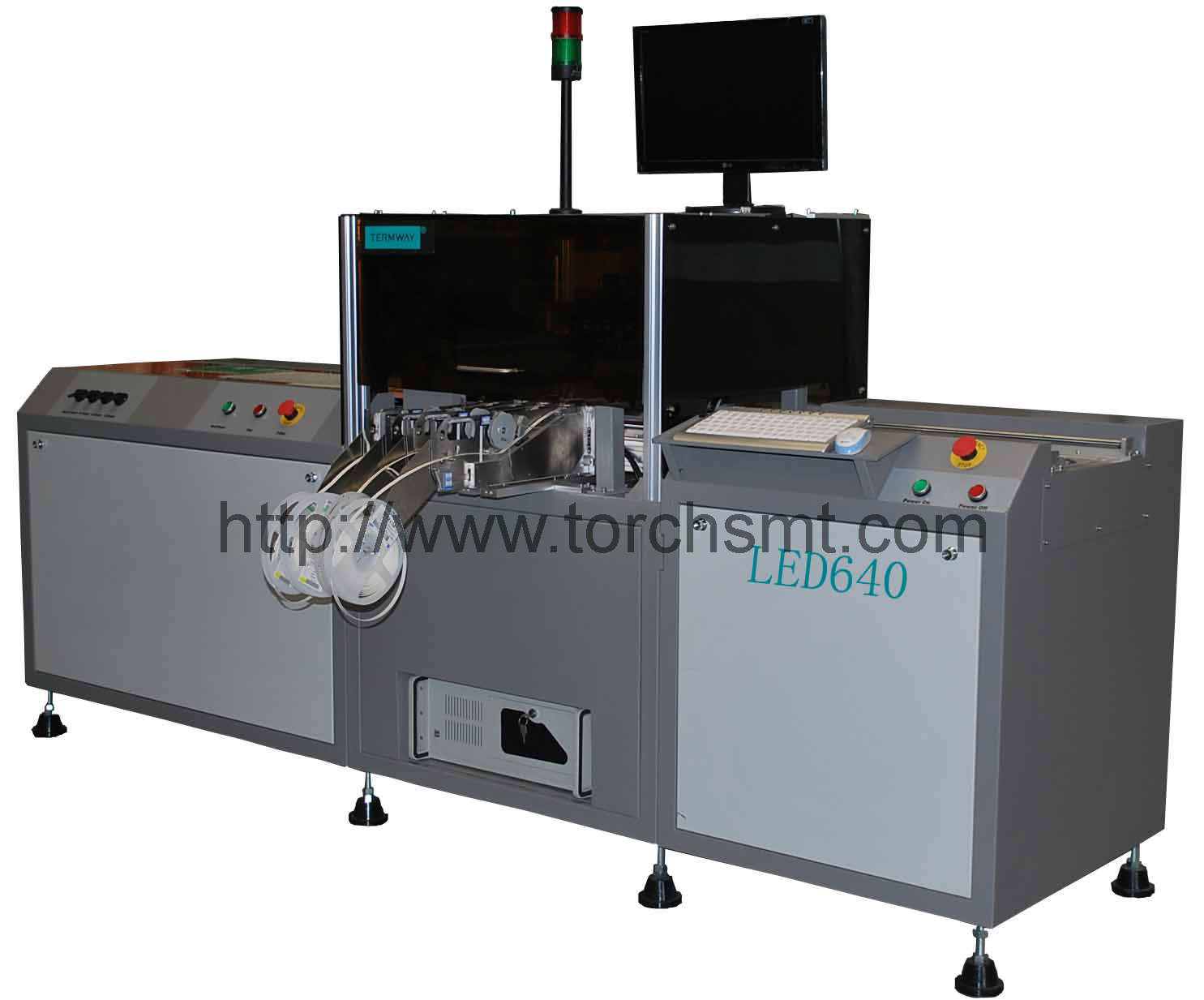

LED640
1. Первый специальный автомат для установки компонентов на платы LED с применением системы управления сервоприводом в отрасли.
2. Первый автомат для установки компонентов на платы LED с применением привода высокоточного шарикового винта.
3. Единственное оборудование для установки SOP, цилиндрических диодов, транзисторов, SOT с высотой компонента до 20мм, а также всех компонентов 0402 и выше (за исключением алюминиевых электролитических конденсаторов высотой 5м и выше).
4. Единственный автомат для установки компонентов на платы LED с интеллектуальным электрическим питателем на основе собственной запатентованной технологии.
5. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению программирования и установки при комбинации несколько плат.
6. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению функции разработки программы вне станка.
7. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению видео программирования.
8. Мощная функция ввода данных, обеспечивает ввод файлов PCB любого формата.
9. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению надежной установки компонентов 0402.
10. Для оборудования предусмотрен предохранительный защитный кожух, эффективно защищающий безопасность оператора, при этом играющий пылезащитную роль.
11. Можно предусмотреть более пяти видов сопла, программное обеспечение будет автоматически напоминать о замене сопла соответствующего номера.
12. Скорость установки –10000CPH.
Особенности:
1. Передача платы осуществляется промышленной лентой с помощью точного направляющего рельса, приведенной точным шаговым двигателем, точность установки и скорость передачи платы эффективно повышаются.

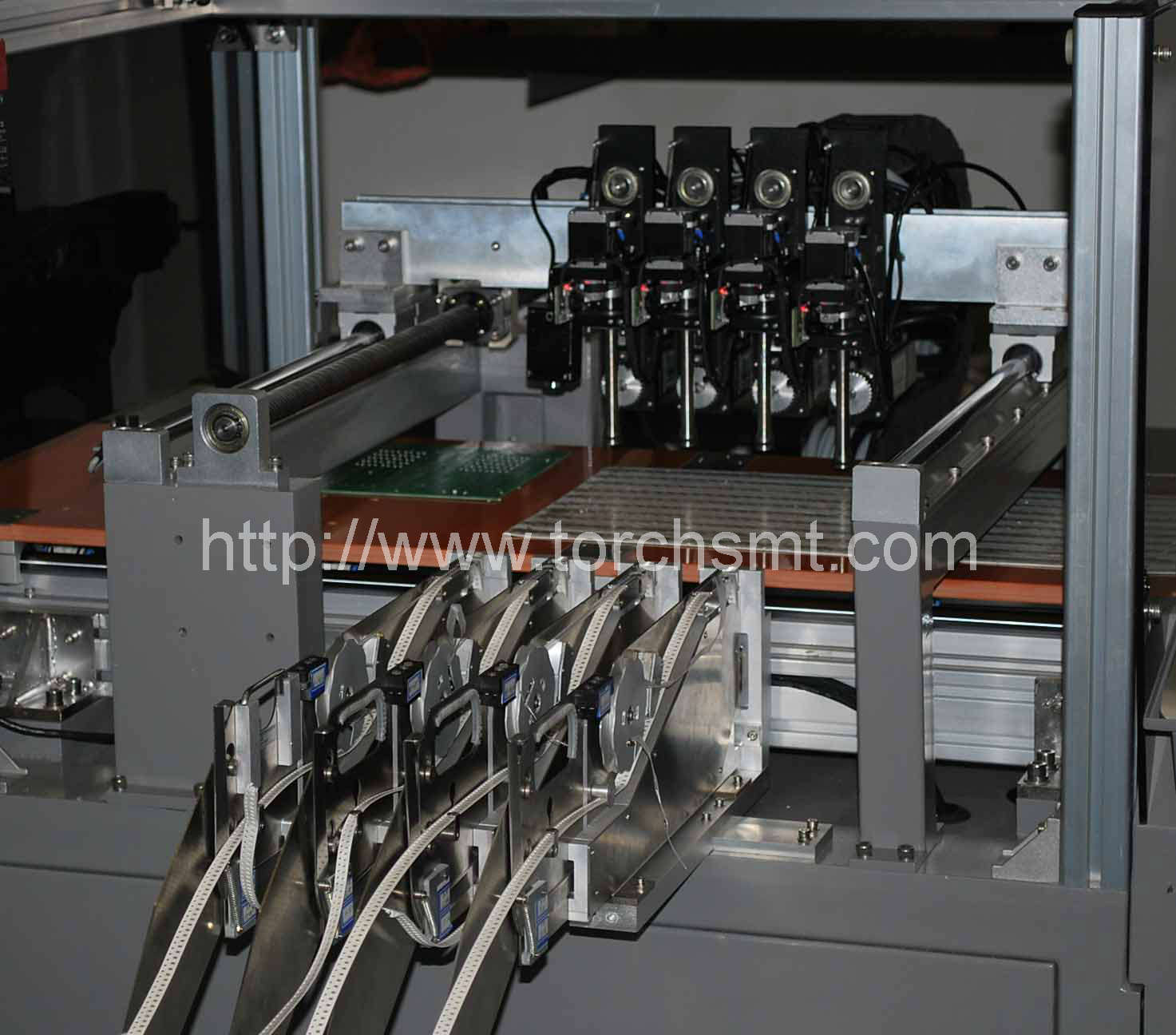

2. Передача установочной головы осуществляется сервомотором с помощью высокоточного шарикового винта, осуществлять срабатывание погрузки и разгрузки LED.
3. Предусмотреть 4 группы установочной головы, по сравнению с производительностью 1 группы эффективность производства повышается на 300% и выше.
4. Можно осуществлять автоматическое визуальное программирование, ручной ввод координат элементов не требуется. Программирование кажется простым, удобным и практичным для новообращенных.
5. Предусмотреть различные питатели в целях обеспечения требований установки разных компонентов LED.
6. Установщик LED с высоким соотношением цены и качества, подходящий для массового производства LED.
7. Полная машина управляется промышленным компьютером с применением специального программного обеспечения, легко управлять и эксплуатировать.
8. Можно легко импортировать данных CAD из плат.
9. Можно стабильно и удобно осуществлять программирование комбинации плат и установку.
10. В программном обеспечении можно отображать все координаты всех плат, а также провести тонкую настройку соответствующих координат. Осуществлять высокоточную установку.
11. С помощью программного обеспечения можно установить расстояние между платами, все координаты разгрузки отображаются по расстоянию, можно выбирать не установленные платы среди плат.
12. При наличии проблемы качества платы можно выполнить общее смещение и улучшение для положения разгрузки.
13. Программное обеспечение может осуществлять функцию автоматической оптимизации двойной установочной головы.
14. В программном обеспечении добавлять контроль предельного положения при перемещении вала XYZ.
15. В программном обеспечении добавлять функцию 6- ступенчатой передачи, можно получить оптимальную скорость в таблице по расстоянию перемещения, а также установить скорость, таким образом, стабильность длинного использования машины повышается.
16. Платформа PCB полной машины обладает функцией вакуумного захвата. Для крупной платы PCB определение местонахождения будет более гладким, точность установки эффективно повышается. При этом можно осуществлять фиксационную установку гибких печатных плат (FPC).(Опции)
17. Внешний воздухораспределительный насос не требуется. В машину встроен вакуумный насос. Эффективно экономить энергию и снижать уровень шума.
Стандартная компоновка:
1、 1 Комплект специальной промышленного компьютера
2、 4 группы установочной головы
3、 4 сопла
4、 1 блок поддонов питателей GFTA-T02
Опции:
1、автоматические питатели 8мм, 12мм, 16мм и 24мм
2、сопло
3、промышленный воздушный насос
4、GFTA-T04 поддон питателя
5、1 блок платформы вакуумных захватов
| Тип：LED640 Максимальная площадь печатной платы：1200×350mm Предельный диапазон перемещения ：Ось X 1500 mm , ось Y 410 mm Предельный диапазон перемещения оси Z：15mm Типичная скорость установки：10000cph Теоретическая максимальная скорость установки：12000cph Точность установки：±0.1mm Способ фиксации：Механическая фиксация Устанавливаемые компоненты ：Резистивно-емкостные компоненты 0402 и выше, различные чипы LED, при этом обеспечивать установку чипов SOP SOT Способ программирования：Автоматический импорт данных/видео обучение/клаватура Конвейерный питатель：8mm, 12mm, 16mm и 24mm Количество питателя：Можно установить 4 питателя серии GF (максимально можно выбирать 8 питателя серии GF) Операционная система：WINDOWS XP Сжатый воздух：Встроенный источник воздуха, внешний источник воздуха не требуется (можно выбирать промышленный воздушный насос (опционно)) Электропитание ：220V,50Hz，4Kw Вес ：460Kg Габаритные размеры ：2600×680×1500mm |
