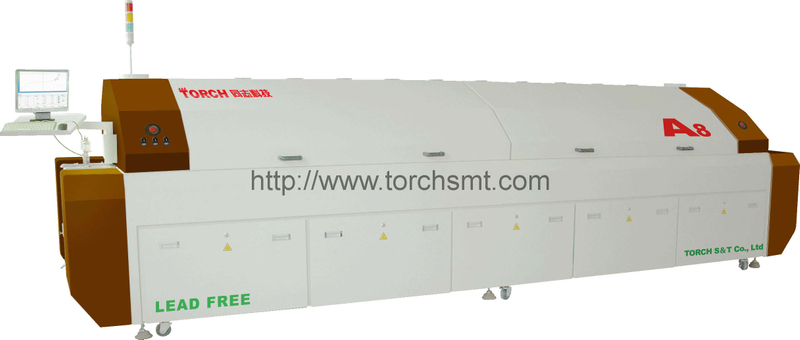

Бессвинцовая пайка оплавлением азотом с микроциркуляцией горячим воздухом Lear-Free Hot Air Soldering System A8/A8N

Количество:
Для основной электрической части полностью применяются импортные элементы, проектирования управления температурой достигает международного передового уровня, высокой степени равномерность, подходит для паяльного соединения компонентов CSP, BGA;



   Особенности A8

   ■ Для основной электрической части полностью применяются импортные элементы, проектирования управления температурой достигает международного передового уровня, высокой степени равномерность, подходит для паяльного соединения компонентов CSP, BGA;

   ■ Проектирование своеобразной футеровки печи имеет хорошую герметичность, самое низкое потребление электроэнергии в отрасли (среднее потребление электроэнергии обычной пайки оплавления 15-25 кВт/час, а среднее потребление электроэнергии 8.5 кВт/час);

   ■ Система программного обеспечения независимой разработки имеет мощные функции, стабильность и надёжность, известна как“Программное обеспечение люксовой версии в отрасли SMT”, для платы PCB проводится точное измерение температуры и контроль в режиме реального времени, так же проводится анализ данных кривой, результаты хранятся или распечатываются;

 Имеется большой выбор цвета оборудования, можно выбрать совершенно белый цвет, так же по заказу


   метод отдельного нагрева верхней и нижней частей, температура печи точная, равномерная и теплота большой ёмкости;

   ■ Быстрый подъём температуры, от комнатной температуры до рабочей температуры ≤20 мин.

   ■ Импортный качественный высокоскоростной мотор высокой температуры передаёт воздух стабильно, с минимальной вибрацией и минимальным шумом;

   ■ Для цепи и сеточной ленты применяются синхронные шкивы, применяется бес ступенчатая коробка передачи и импортный привод;

   ■ Качественные направляющие рельсы из алюминиевого сплава, через обработку высокой температурой становятся устойчивые к деформации, и автоматическая система заполнения смазочного масла;

   ■ Специальный промышленный компьютер, система управления Windows на китайском и английском языках, мощные функции, удобное управление;

   ■ Функция защиты от отключения электропитания, обеспечивает стабильный вывод платы PCB после отключения электропитания;

   ■ Для машины PC и связи PLC применяется договор PC/PPI, работа стабильная, без остановки программы;

   ■ Автоматическое контрольное измерение, отражается рабочее состояние оборудования;

   ■ Спроектирован специальный ветряк, который даёт стабильный поток воздуха;

   ■ Принудительное охлаждение воздухом; длинная зона охлаждения, имеет хороший эффект охлаждения;

   ■ Охлаждение циркулирующей воды, быстро и равномерно проводится охлаждение, оловянная точка гладкая и светлая (А8 по выбору);

   ■ Расходомер азота для вас всегда предоставит показатели потока азота(А8 по выбору);

   ■ Быстро выпустить воздух и заполнить азотом, имеет контроль за получение азота высокой концентрации(А8 по выбору);

   ■ Вертикальный разделительный занавес азота, предотвращает утечку азота(А8 по выбору);

   ■ Для корпуса печи применяется подъём пневматического цилиндра и поддерживается безопасный стержень (можно выбрать при электрическом приводе).

   Точность создаёт элитную продукцию
   Профессионализм создаёт качество продукции

   Идеальная кривая паяльного соединения,  точное выполнение работы, может проводить контрольное измерение, настройку и хранение в режиме реального времени

   Автоматическая система смазки, которая управляется компьютером, подача смазочного масла автоматически по скорости транспортировки, не требуется ручное управление.


   Технические параметры А8:








           Модель




           MODEL




           A8




           A8N




           A10




           A10N




           Состав зон нагрева




           Heat/ cooling Zoon




           8 зон теплоты, 16 зон нагрева и 2 зоны охлаждения




           10 зон теплоты, 20 зон нагрева и 2 зоны охлаждения




           Длина зоны нагрева




           Heating Length




           2800mm




           3650mm




           Придел контроля температуры




           Temp. Range




           Комнатная температура до 320℃




           Точность управлением температуры




           Teom. Accuracy




           ±1℃




           Разница температуры в трёх точках




           Temp. Deviation




           ±2℃




           Тип охлаждения




           Cooling Type




           Принудительное охлаждение ветром




           Охлаждение вентилятором




           Принудительное охлаждение ветром




           Охлаждение вентилятором




           Размер платы



           PCB




           PCB Size




           50-350mm




           Высота передачи платы PCB




           Conveyor Height




           900±20mm




           Тип передачи




           Conveyor Type




           Передача цепными рельсами и сеточной лентой




           Направление передачи




           Pcb Trans Dir




           L→RR→L по выбору




           Скорость передачи




           Conver Speed




           0-1800mm/min




           Придел регулирования ширины цепных рельсов




           Rail Width




           70-350mm




           Ширина сеточной ленты




           Mesh width




           480mm




           Защита от отключения электропитания




           Power Protectior




           Ups for Conveyor & PC




           Электропитание




           Power Source




           AC3Φ 380V 50HZ




           Мощность при обычном пуске




           Normal/Stasting Power




           8.5/48kw








           11/37 kw




           Размер корпуса оборудования




           Dememsion




           5200L*1400W*1650H




           6200L*1400W*1650H




           Нетто




           Net Weight




           2200kg




           2300kg




           3100kg




           3130kg




           Защитное устройство азота




           N2 Contor Unit




           Можно установить дополнительно




           Стандартная установка




           Можно установить дополнительно




           Стандартная установка




           Концентрация кислорода




           Oxyger Density









           300-500/PPM









           300-500/PPM




           Потребление азота




           N2 Consumption









           20-30M2/h









           20-30M2/h




   Перечень оснащения основных деталей А8




           Система управления




           CPV Сименс, модуль контроля температуры SIMA; (так же можно выбрать систему управления независимой разработки научно-технологической компании «Товарищ»)




           Программное обеспечение




           Независимая разработка научно-технологической компании «Товарищ»)




           Компьютер




           Промышленный компьютер, ЖК- монитор 15’’




           Воздушный включатель




           Schneider , Франция




           Твёрдотельное реле




           Carlogavazz, Швейцария




           Промежуточное реле




           Импортное OMRON




           Предохранитель




           Schneider , Франция




           Однофазный воздушный включатель




           Schneider , Франция




           Мотор для циркуляции




           Санюэ, Тайвань 120W, оборотов 2800




           Нагреватель




           TORCH, долгосрочная гарантия




           Мотор для транспортировки




           Панасоник, Япония




           UPS




           Шаньтэ, Тайвань




           Преобразователь частоты




           Schneider , Франция




           Датчик измерения температуры и соединение




           OMEGA, Америка




           Электропровод




           Провода высокой температуры по международному стандарту




           Направляющие рельсы




           6063, на поверхности проводится обработка окисления, и обработка стойкости к высокой температуре, она должна быть не ниже 230°.




           Расходомер




           Хуаньчу (Шанхай)




           Анализатор кислорода








           Иншэн (Шанхай)




           Сопровождающее приложение




           Коробка инструментов/быстро изнашиваемые детали/паспорт/ чертёж электрической цепи/перечень поставки
