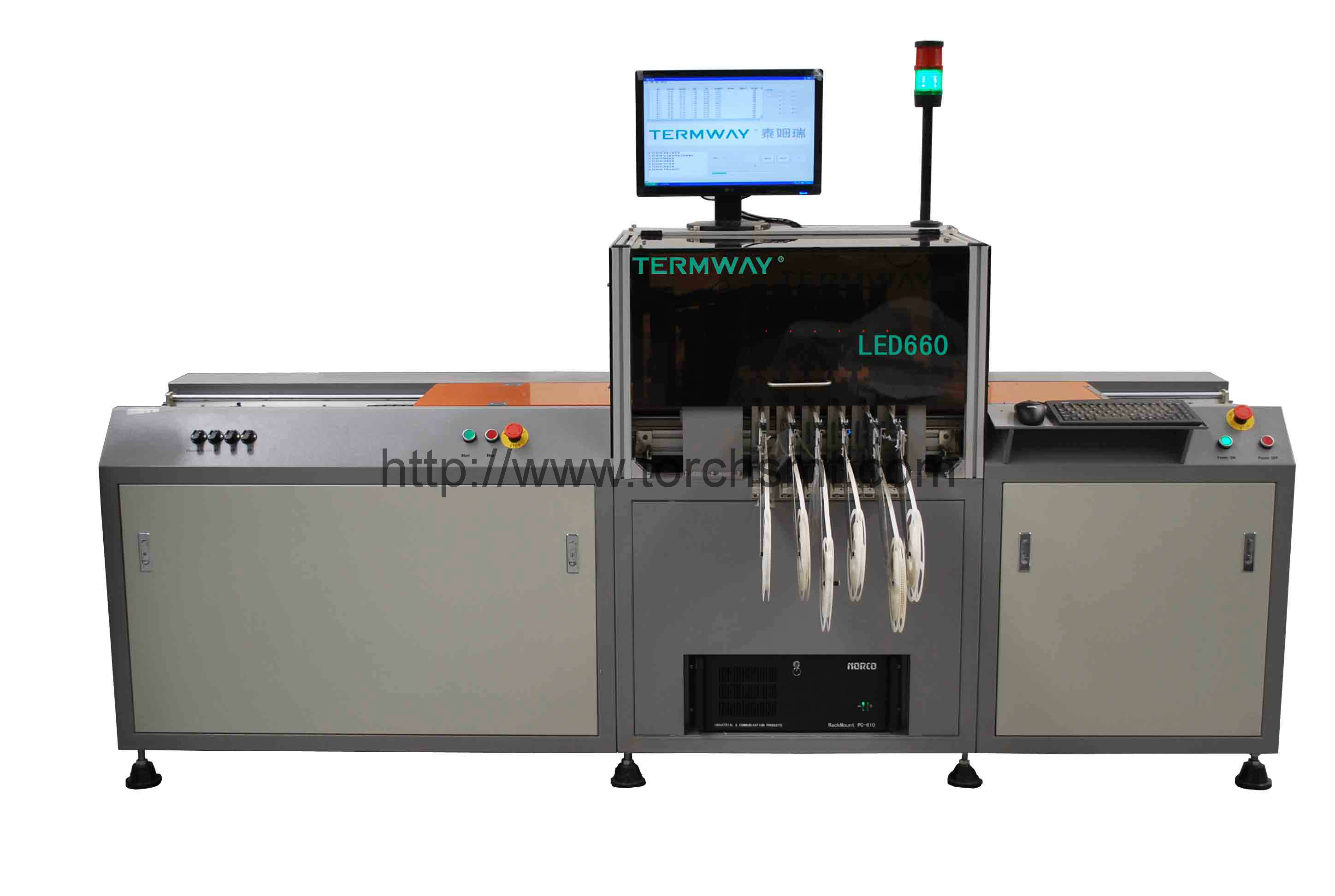

Высокоскоростной точный автомат для установки компонентов LED Тип: LED660

Высокоскоростной точный автомат для установки компонентов LED Тип: LED660

Количество:



Запрос цены Добавить в корзину

Автомат для установки компонентов LED660 является специальным автоматом для установки компонентов LED, предназначенный для осуществления установки большого количества компонента поверхностного монтажа на платы LED, обладает такими характеристиками, как высокая скорость и точность.

　　LED660

　　1. Первый специальный автомат для установки компонентов на платы LED с применением системы управления сервоприводом в отрасли.

　　2. Первый автомат для установки компонентов на платы LED с применением привода высокоточного шарикового винта.

　　3. Единственное оборудование для установки SOP, цилиндрических диодов, транзисторов, SOT с высотой компонента до 20мм, а также всех компонентов 0402 и выше (за исключением алюминиевых электролитических конденсаторов высотой 5м и выше).

　　4. Единственный автомат для установки компонентов на платы LED с интеллектуальным электрическим питателем на основе собственной запатентованной технологии.

　　5. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению программирования и установки при комбинации несколько плат.

　　6. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению функции разработки программы вне станка.

　　7. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению видео программирования.

　　8. Мощная функция ввода данных, обеспечивает ввод файлов PCB любого формата.

　　9. Единственный автомат для установки компонентов на платы LED, позволяющий осуществлению надежной установки компонентов 0402.

　　10. Для оборудования предусмотрен предохранительный защитный кожух, эффективно защищающий безопасность оператора, при этом играющий пылезащитную роль.

　　11. Можно предусмотреть более пяти видов сопла, программное обеспечение будет автоматически напоминать о замене сопла соответствующего номера.

　　12. Скорость установки –14000CPH.

　　Особенности:

　　1. Передача платы осуществляется промышленной лентой с помощью точного направляющего рельса, приведенной точным двигателем, точность установки и скорость передачи платы эффективно повышаются.

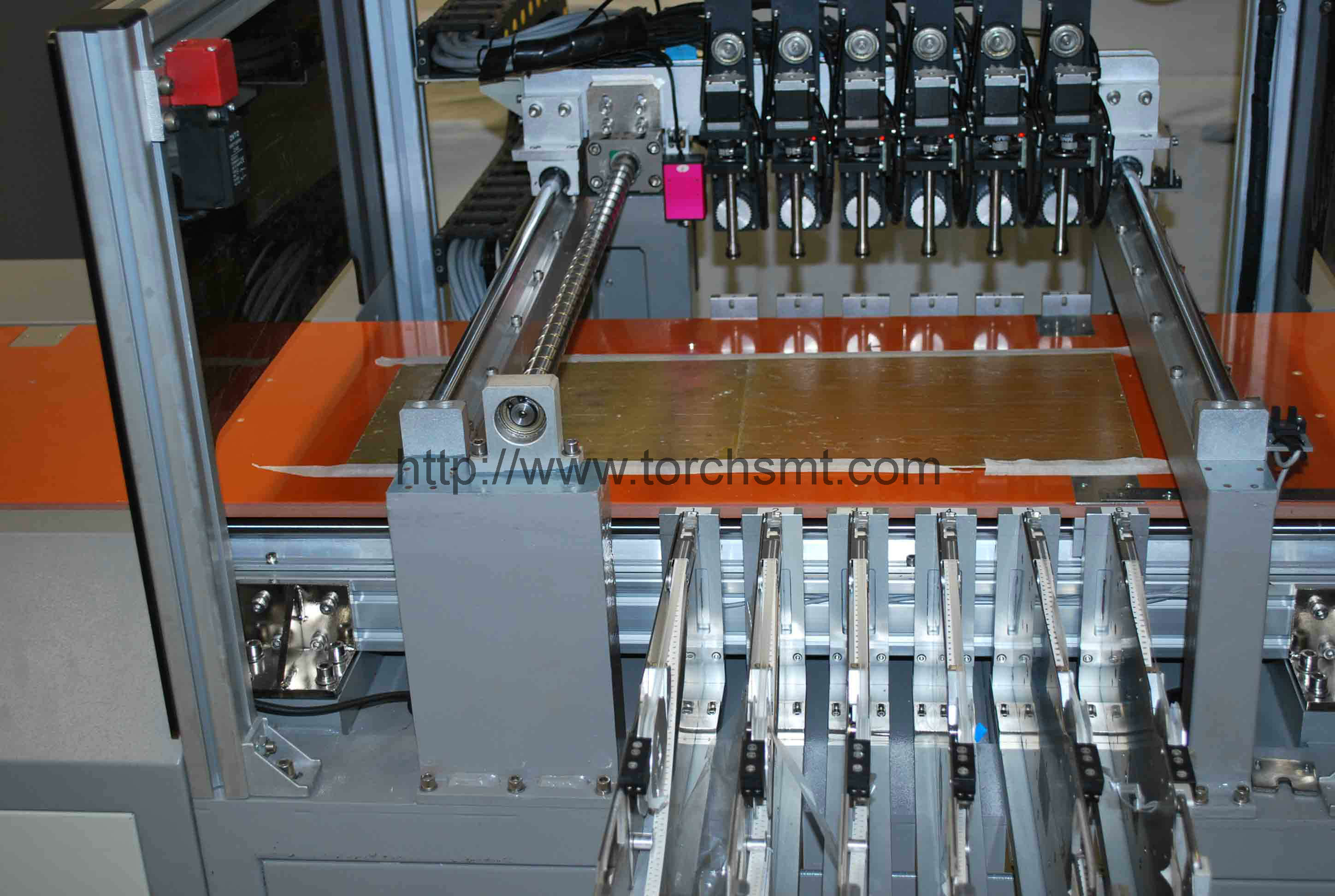

　　2. Передача установочной головы осуществляется сервомотором с помощью высокоточного шарикового винта, осуществлять срабатывание погрузки и разгрузки LED.

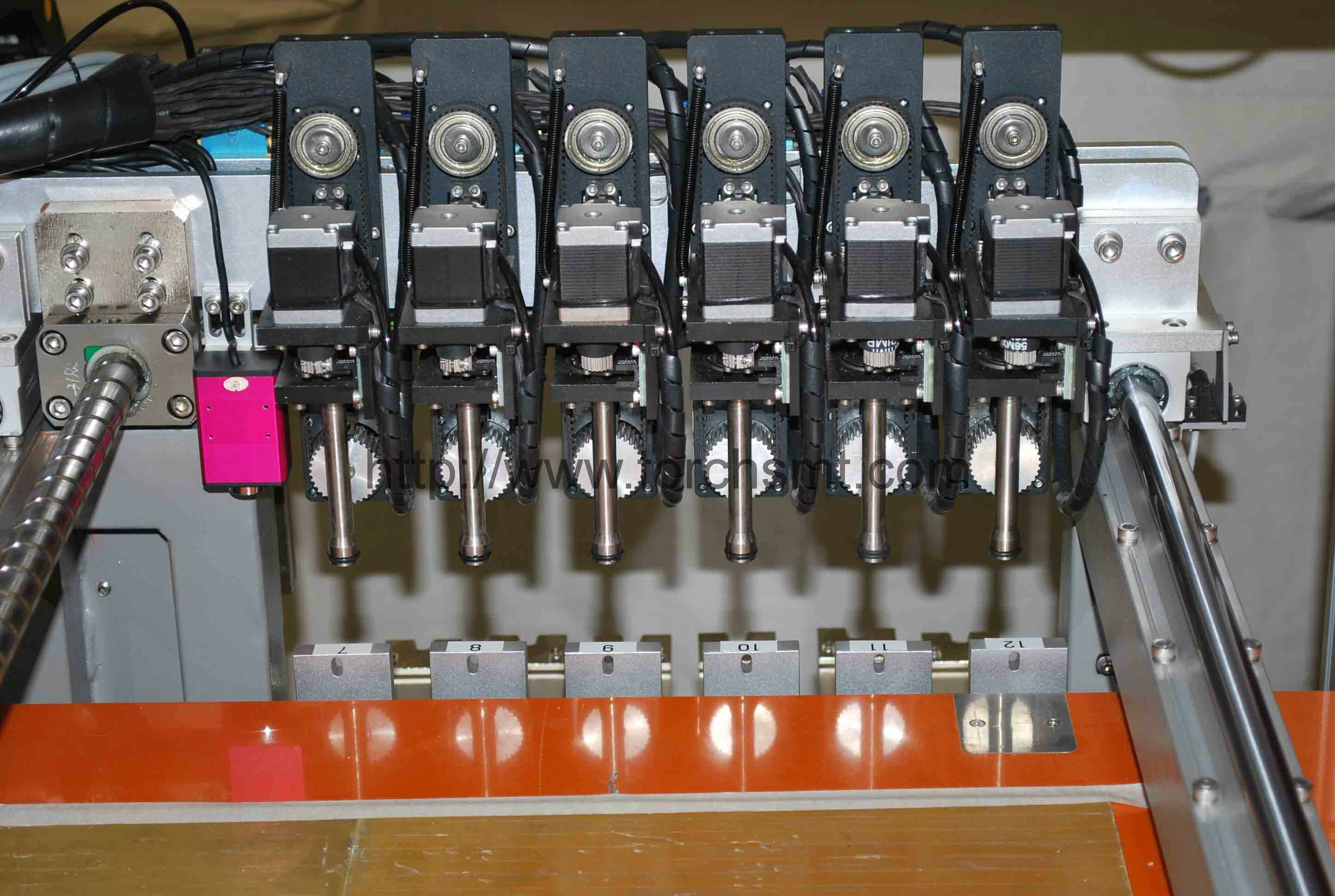

　　3. Предусмотреть 6 групп установочной головы, по сравнению с производительностью 1 группы эффективность производства повышается на 400% и выше.

　　4. Можно осуществлять автоматическое визуальное программирование, ручной ввод координат элементов не требуется. Программирование кажется простым, удобным и практичным для новообращенных, и обеспечивает требованиям к массовому производству многих видов.

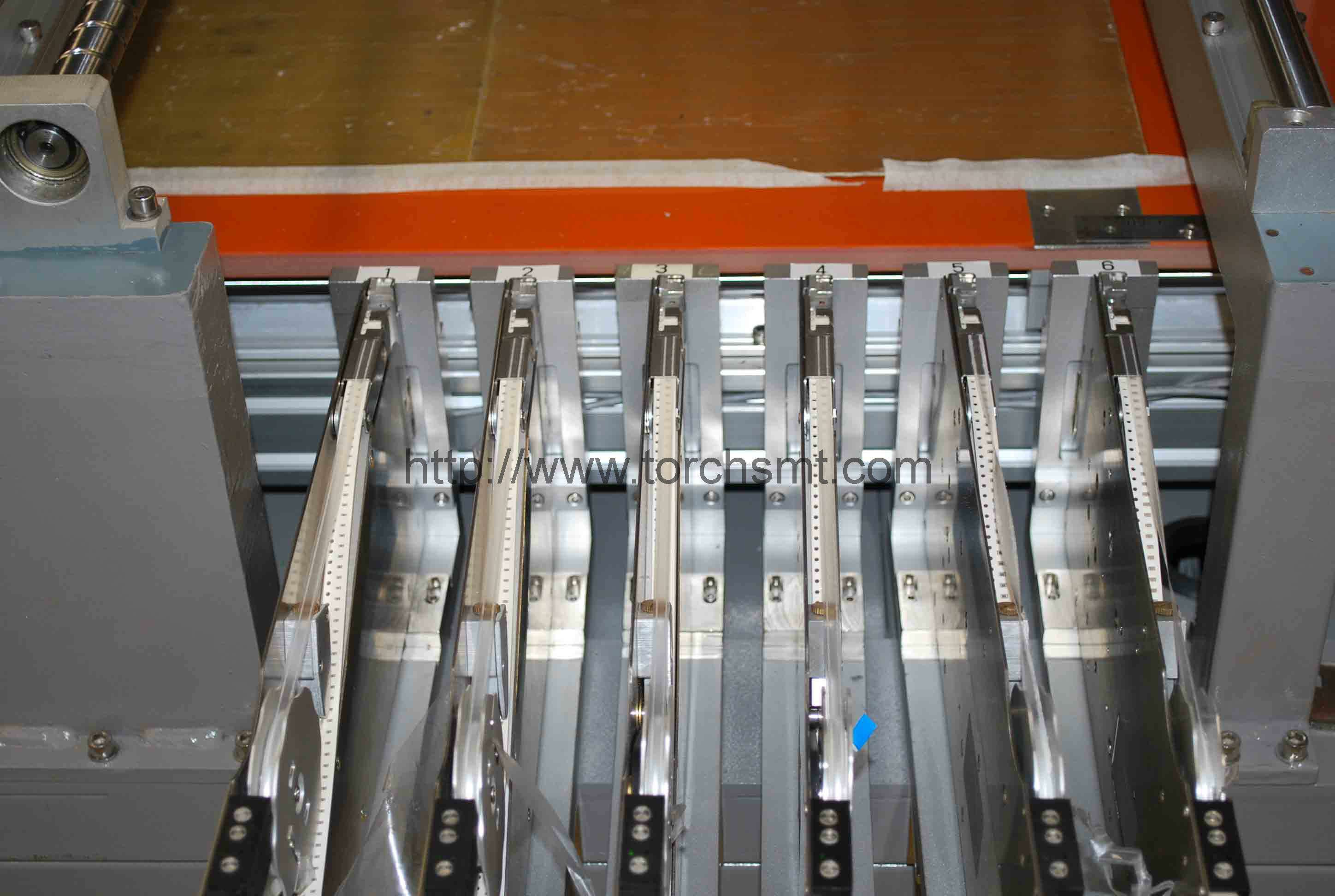

　　5. Предусмотреть различные питатели в целях обеспечения требований установки разных компонентов LED.

　　6. Установщик LED с высоким соотношением цены и качества, подходящий для массового производства LED.

　　7. Полная машина управляется промышленным компьютером с применением специального программного обеспечения, легко управлять и эксплуатировать.

　　8. Можно легко импортировать данных CAD из плат.

　　9. Можно стабильно и удобно осуществлять программирование комбинации плат и установку.

　　10. В программном обеспечении можно отображать все координаты всех плат, а также провести тонкую настройку соответствующих координат. Осуществлять высокоточную установку.

　　11. С помощью программного обеспечения можно установить расстояние между платами, все координаты разгрузки отображаются по расстоянию, можно выбирать не установленные платы.

　　12. Программное обеспечение может осуществлять функцию автоматической оптимизации шести установочных голов.

　　13. В программном обеспечении добавлять контроль предельного положения при перемещении вала XYZ.

　　14. В программном обеспечении добавлять функцию многоступенчатой передачи, можно получить оптимальную скорость в таблице по расстоянию перемещения, а также установить скорость, стабильность длинного использования машины повышается.

　　15. Платформа PCB полной машины обладает функцией вакуумного захвата. Для крупной платы PCB определение местонахождения будет более гладким, точность установки эффективно повышается. При этом можно осуществлять фиксационную установку гибких печатных плат (FPC).(Опции)

　　16. Внешний воздухораспределительный насос не требуется. В машину встроен вакуумный насос. Эффективно экономить энергию и снижать уровень шума.

　　Стандартная компоновка:

　　1、1 комплект компьютера

　　2、6 групп установочной головы

　　3、6 сопел

　　4、1 блок поддонов питателей GFTA-T06

　　Опции:

　　1、автоматические питатели 8мм, 12мм, 16мм и 24мм

　　2、сопло

　　3、промышленный воздушный насос

　　4、бесперебойное электропитание UPS

　　5、GFTA-T06 оддон питателя
　　6、1блок платформы вакуумных захватов

Технические параметры:

	LED660
Максимальная площадь печатной платы	1200×350mm
Предельный диапазон перемещения	Ось X 1500 mm , ось Y 410
Предельный диапазон перемещения оси Z	15mm
Типичная скорость установки	13000-14000cph
Теоретическая максимальная скорость установки	18000cph
Точность установки	±0.1mm
Способ фиксации	Механическая фиксация
Устанавливаемые компоненты	Резистивно-емкостные компоненты 0402 и выше, различные чипы LED, при этом обеспечивать установку чипов SOP SOT
Способ программирования	Автоматический импорт данных/видео обучение/клаватура
Конвейерный питатель	Электрические интеллектуальные питатели 8mm, 12mm, 16mm и 24mm
Количество питателя	Можно установить 6 питателей серии GF (максимально можно выбирать 12 питателей серии GF)
Операционная система	WINDOWS XP
Сжатый воздух	Встроенный источник воздуха, внешний источник воздуха не требуется (можно выбирать промышленный воздушный насос для массового производства (опционно))
Электропитание	220V,50Hz，4.5Kw
Вес	500Kg
Габаритные размеры	2600×680×1500mm
