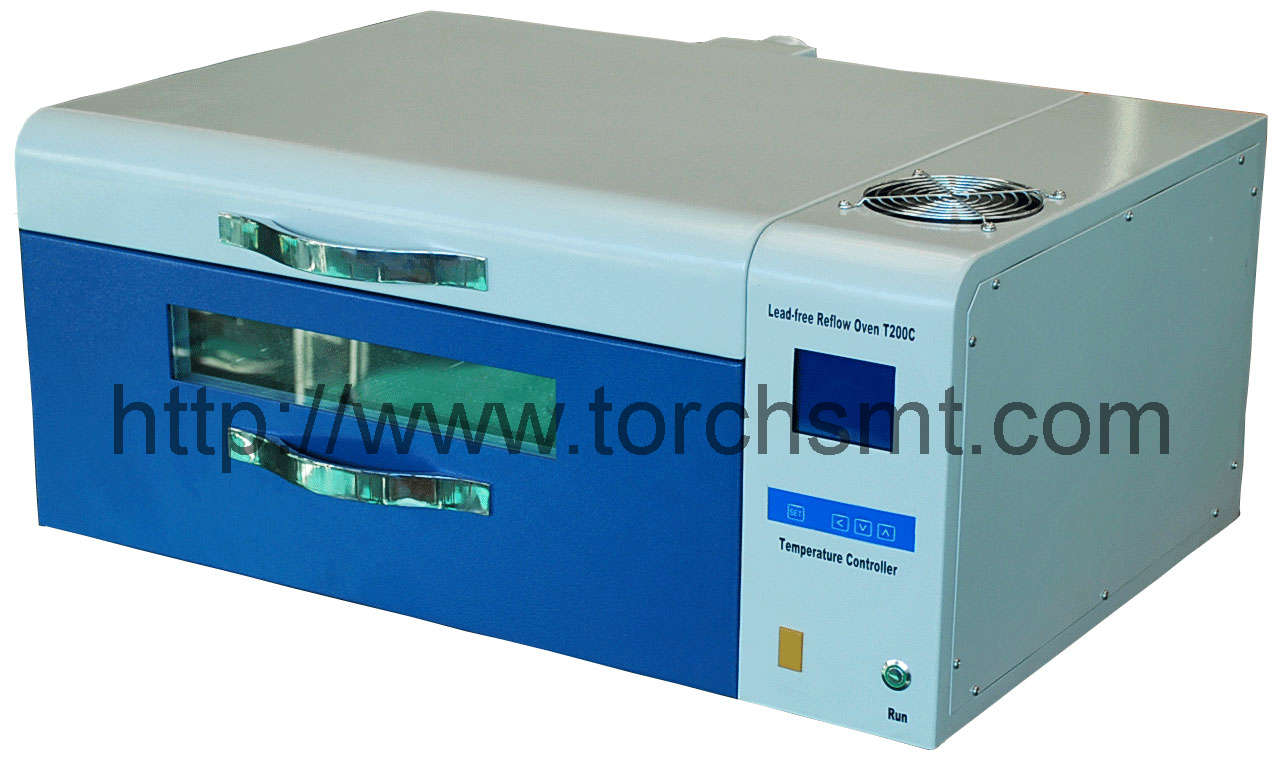

Интеллектуальная настольная машина для бессвинцовой пайки оплавлением T200C

Интеллектуальная настольная машина для бессвинцовой пайки оплавлением T200C

Количество:



Запрос цены Добавить в корзину

Высокая точность и многие функции; для комплекта машины можно предусмотреть 40 секции кривой температуры для обеспечения производства пайки различных компонентов.

　　Процесс рождения настольной машины для бессвинцовой пайки оплавлением серии Torch

　　С момента выхода T100A производства научно-технической компании «Тун Чжи» вышел на рынок в 2001г., прошло 8 лет до сих пор, данная продукция является первой настольной машиной для бессвинцовой пайки оплавлением в отрасли.

　　В 2005г., T100C вышел в свет как продукция, открывающая новую эру, появление T100C на рынке ломало привычные правила управления машиной для пайки оплавлением только с применением прибора, четыре года спустя, T100C входил в лаборатории и завода General Electric в США, Sony в Японии, NVIDA в США, Институт полупроводников, аэрокосмической, электрические, BYD и других известных предприятий при Китайской академии наук, ООО по аэрокосмическому электроаппарату, BYD и прочих известных предприятий. На протяжении четырех годов, T100C вложил большой вклады по обеспечению и повышению качества продукции для бессвинцовой пайки. Как лучше решить практические вопросы по изготовлению в опытном порядке, а также мелкосерийному и высококачественному производству, наша компания постоянно рассматривает это как направление усилий за эти годы.

　　На основе накопления технологий по SMT в последние восемь лет бригада научно-технического изучения и развития компании «Тун Чжи» тщательно развивала эпохальную продукцию T200C+ в отрасли настольной машины для пайки оплавлением в соответствии с практическими потребностями известных исследовательских учреждений и заводов электроники в стране и за рубежом, а также практическим требованиям профессиональных коллежей и научно-исследовательских институтов по опытному мелкосерийному изготовлению. Данная продукция является идеальным устройством для мелкосерийного производства нескольких видов на мало-средних заводах электроники, а также необходимым оборудованием для научно-исследовательского производства на институтах, при этом является дополнительным оборудованием, оборудованным для крупных и средних производственных линий установки компонентов.

　　В 2006г., T200N вышел на рынок как первая машина для бессвинцовой пайки оплавлением в среде азота, в 2007-ом году для полного оборудования была предусмотрена технология первого поколения автоматической двери, в 2008-ом году для полного оборудования была приняты четыре национальных патентных технологии, продукция становится первоклассной продукций в отрасли настольной машины для пайки оплавлением в среде азота. В последние трех с лишним лет, T200N входила в Texas Instruments в США, Техасский университет в США, компанию Status Pro в Германии, компанию LOGICOM в Сингапуре, Flextronics в Шанхае, ООО по технологии микроэлектроники «Датан», Тяньцзиньский университет, Шанхайский университет Цзяотун, Пекинский университет технологий, компанию по производству полупроводников «Чжэньхуа» и другие известные предприятия, лаборатории и завода научно-исследовательских институтов университетов. На протяжении трех лет использования T200N обладала широкой репутацией по эффективному повышению качества продукции для бессвинцовой пайки.

　　Коллективные характеристики после улучшения T200C

　　1. Для системы управления применяется ЖК-монитор вместо предыдущего приборного контроля LED. Это сделало продукцию более высококлассной.

　　2. По секции температуры системы управления кривые температуры в количестве 5*40, они могут быть хранены в ЖК-контролере, эти 5 кривых могут быть считываемы программным обеспечением, также может быть соответственно вписаны в ЖК-контролер программным обеспечением.

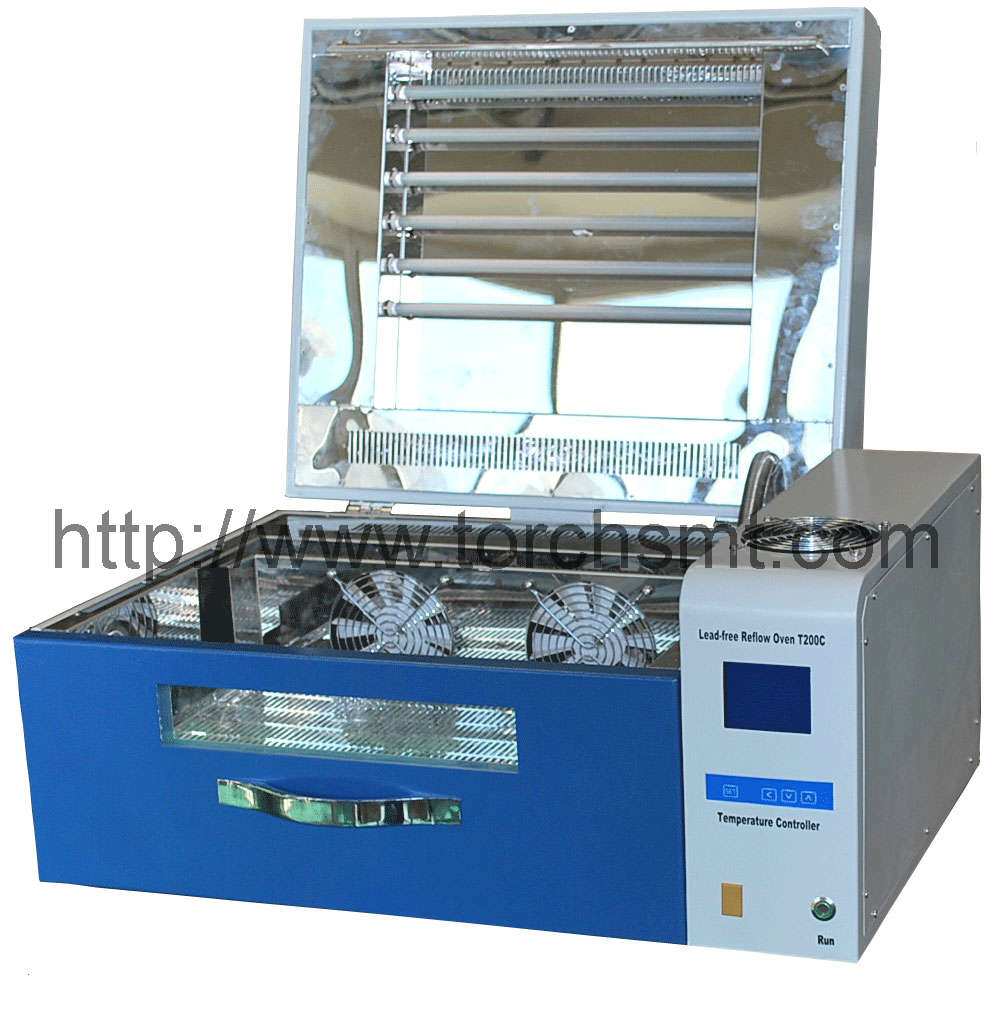

　　3. Для монтажа греющих труб применяется запатентованная монтажная опора для греющих труб компании «Тун Чжи», главным образом предназначенная для T200C и T200C+. Такая опора применялась именно для предыдущей серии T200N. Однородность температуры машины эффективно повышалась.

　　4. Направляющий рельс типа подвижного ящика улучшался от двухступенчатого до запатентованного трехступенчатого направляющего рельса типа подвижного ящика, главным образом предназначенного для T200C и T200C+. Система решила проблему раскачивания ящика. Такая система направляющих рельсов применялась именно для предыдущей серии T200N.

　　5. Для двери ящика добавили 2 группы высокотемпературных магнитных кнопок. Система решала проблему неплотного закрытия ящика. Полностью совершили улучшение для серий T200C, T200C+, T200N, T200N+.

　　6. Для выключателей панели управления применили высококлассные нажимные выключатели из нержавеющей стали. Такие выключатели применялись именно для AOI. Класс настольной машины для пайки оплавлением эффективно повышался.

　　7. Дверь ящика повышалась, малый щит белого цвета в нижней части отменился. Система решили проблему износа и нарушения покрытия двери и нижней части ящика.

　　8. Для монтажной части модули измерения температуры серии + выполнили оптимизацию, монтаж становится более удобным.

　　9. На экране ЖК-контролера можно отображать текущее рабочее состояние, сегментов программы, состояние выходов, рабочее состояние подогрев, состояние ошибок, настроенную температуру и практическую измеренную температуру.

　　10. Для рукоятки ящика применяется новую изогнутую ручку.

　　Технические особенности T200C

　　▲ Высокая точность и многие функции; для комплекта машины можно предусмотреть 40 секции кривой температуры для обеспечения производства пайки различных компонентов.

　　▲ Компьютерное управление

　　Решили такие недостатки, как трудно программировать управление прибором для малой машины для пайки оплавлением трудное, трудно изменять параметры, ограниченная память кривых температуры, применяя независимо исследованное и разработанное программное обеспечение контроля температуры, настройка кривых температуры становится интуитивной, можно хранить большое количество кривой температуры, при этом, функция анализа и статистики и функция печати комплектно предусмотрены, сварите продукции и запишите данные испытания по вашему желанию!

　　Массовая настройка 40 секций кривой температуры

　　• Измерение кривых температуры в реальное время

　　При измерении кривой температуры каждой пайки в реальное время можно отображать практическую кривую температуры при выполнении пайки, это удобно для регулирования и освоения технологических кривых бессвинцовой пайки, в частности, управления на ключевых точках в зоне теплоизоляции и зоне оплавления.

　　▲ Визуализация операции, отображение кривых температуры в реальное время и наблюдение процесса пайки в реальное время являются лучшим выбором для проведения исследования и обучения.

　　Технические параметры T200C

Тип	T200C
Количество секции температурного управления	40 секций, можно выборочно установить количество зоны температуры, время спайки , температуру и прочие параметры в соответствии с практическими требованиями
Количество зоны температуры	Многоступенчатый контроль для отдельной зоны
Система управления температурой	Система компьютерного управления, без контактных выходов SSR
Точность температуры	± 2 ℃
Диапазон температуры	Комнатная температура -360 ℃
Источник тепла	инфракрасные лучи + конвекция горячего воздуха
Полезная рабочая площадь	230×360mm
Время пайки	3min ± 1min
Кривая температуры	Можно установить, регулировать и хранить кривые температуры в реальное время по требованиям, при этом, можно выполнить контроль и анализ практических температур на свариваемой монтажной плате в реальное время.
Система охлаждения	Сбалансированное и быстрое охлаждение с горизонтальным потоком воздуха
Система фильтрации и очистки	Специальная установка для фильтрации и очистки выхлопных газов, эффективно уменьшать загрязнение окружающей среды и повреждение выхлопных газов рабочих
Соединение дымоотвода	Стандарт Φ60mm
Программное обеспечение управления	TORCH (научно-техническая компания «Тун Чжи»)
Номинальное напряжение	AC однофазное, 220V/50Hz
Номинальная мощность	3.8KW
Средняя мощность	1.6KW
Вес	39kg
Размеры (длина×ширина×высота)	660×510×310mm

　　Об изменении продукции не будем предварительно сообщать, пожалуйста, рассматриваете практическую продукцию аутентичной при покупке!
