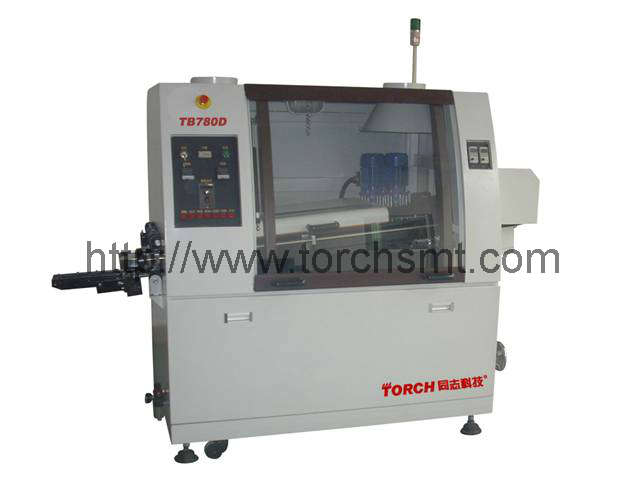

Малогабаритная машина пайки волной TB780D

         Номер

         Наименование

         Характеристики функций

         1

         Сопло

         Импортное сопло, имеет хороший эффект распыления

         2

         Пневматическая система

         Предохранительный клапан редуктора Шуйгэдуй, электромагнитный клапан AIRTAC, стойкая к коррозии газовая труба

         3

         Система перемещения сопло

         Привод бесстержневого пневмо-цилиндра, скорость распрыскивания и ширина пластины распрыскивания регулируются вручную

         4

         Система фильтрации вспомогательного средства пайки

         Устройство ловителя вспомогательного средства пайки состоит из много слойной сети, что удобно для очистки

         5

         Управление потоком

         Управление стойкости к коррозии расходомером и изображение количества потока вспомогательного средства пайки

         Номер

         Наименование

         Характеристики функций

         1

         Длина предварительного нагрева

         600mm

         2

         Предел температуры предварительного нагрева

         Комнатная температура—260℃

         3

         Тип управления

         Для обеспечения технологического процесса пайки применяется независимый контроль за температурой PID участком

         4

         Тип нагрева

         Высокоэффективный инфракрасный нагрев, равномерная температура, быстрый теплообмен, так же применяется дополнение нагрева высокоскоростным PID

         5

         Безопасность при предварительном нагреве

         Температура поверхности ниже, чем точка воспламенения вспомогательного средства пайки, нет опасности возгорания, надёжно и безопасно

         6

         Мощность нагрева

         Общая мощность 12KW, после нагрева 6KW

         7

         Эффект предварительного нагрева

         Выполняет требования к предварительному нагреву бессвинцовой пайки массового производства платы PCB, равномерная температура, маленькая разница температуры на плату PCB.

         Номер

         Наименование

         Характеристики функций

         1

         Материал

         Нержавеющая сталь 316

         2

         Ёмкость

         Печь пайки двойной волной припоя с ёмкостью 100 кг проектированная научно-технологической компанией «Товарищ», что позволяет экономить первоначальное капиталовложение вашего бизнеса.

         3

         Предел температуры печи припоя

         Регулируемая температура до —300℃

         4

         Предел высоты волновой вершины

         0—8мм, регулируется, и сохраняет равновесие волновой вершины

         5

         Мощность (нагревательной труы)

         6KW , равномерный нагрев, долгий срок эксплуатации. Время плавки олова 1 час, по сравнению с обычной печью припоя, экономия электроэнергии 6KW/час при плавлении олова, при постоянной температуре экономия электроэнергии 3KW. Примерно в среднем каждый день экономится около 60 юаней (потребление электроэнергии обычной печи припоя 12KW)

         6

         Уникальная насадка

         Проектирование парной волновой вершины. Применяются инновационные технологии адвективной волны, ровная и стабильная волновая вершина, значительное сокращение не допайки высокоточного SMD.

         7

         Система управления нагревом

         Метод управления температурой PID, точность управления температурой ±2 градусов.

         8

         Метод перемещения печи

         Вручную

         9

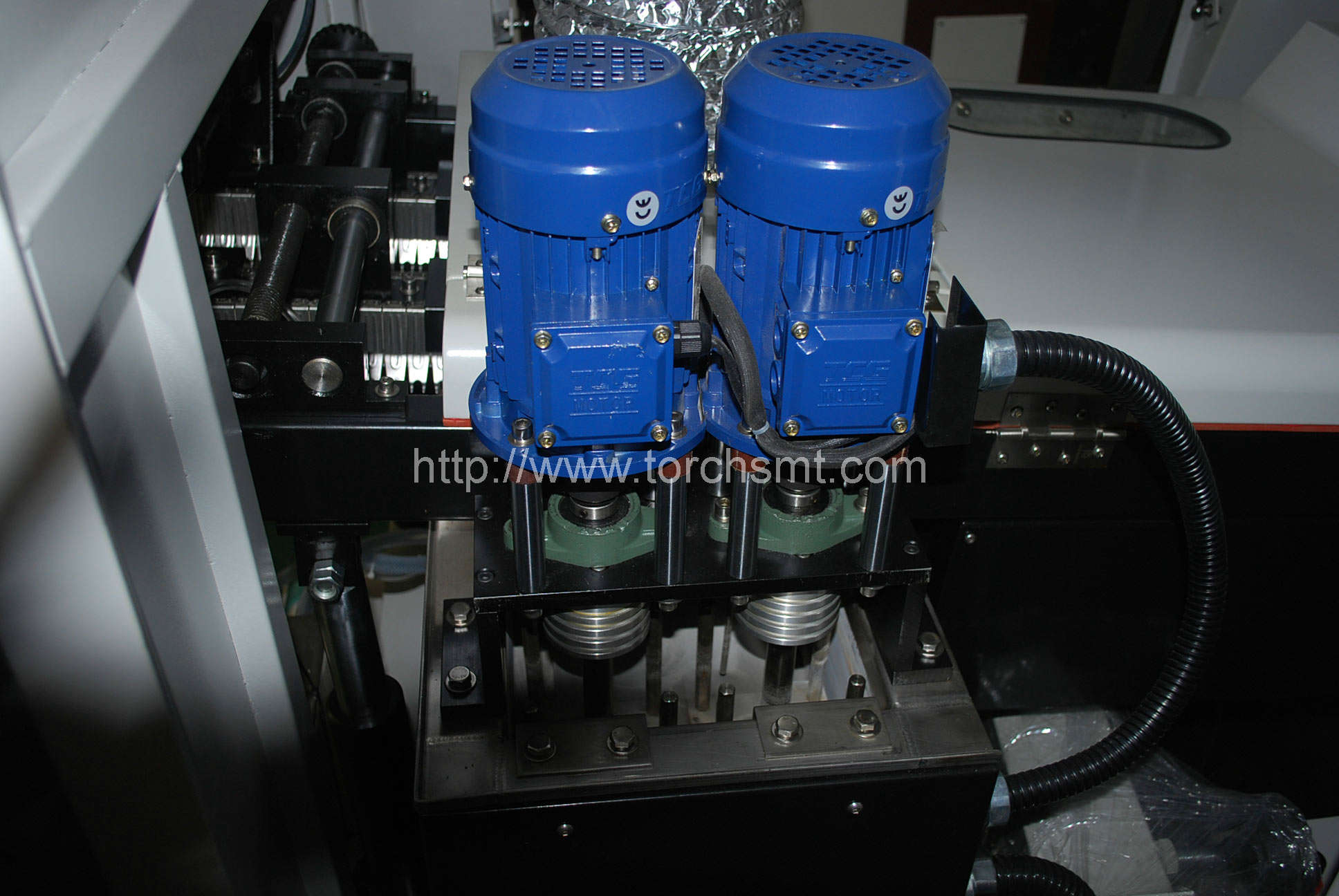

         Мотор волновой вершины

         Мотор UNIS, стабильная эксплуатация, бесступенчатое регулирование скорости

         10

         Трубопровод для припоя

         Резьбовая заглушка специального изготовления, удобно и надёжно.

         Номер

         Наименование

         Характеристики функций

         1

         Охлаждающий вентилятор

         Особенное проектирование охлаждения, лучший эффект охлаждения достигает эффекта аналогичного импортного оборудования.

         Номер

         Наименование

         Характеристики функций

         1

         Цепная лапа

         Цепная лапа из качественной нержавеющей стали, коррозийно-стойкая и без деформации

         2

         Система направляющих рельсов

         Для направляющих рельсов, которые регулируют ширину, применяется прочный профильный алюминий специального изготовления, прочно и эстетично, стабильно и долгий срок службы

         3

         Предел скорости транспортировки

         0—1800мм/мин, регулируется

         4

         Точность управления

         Двигатель с бесступенчатым регулированием скорости из Тайваня, удобно для отладки и техобслуживания

         5

         Направление транспортировки

         Справа на лева или слева на права, по выбору

         6

         Угол транспортировки

         3-8 градусов

         7

         Устройство для регулирования ширины

         Вручную

         8

         Размер ширины платы PCB

         50-200мм

         9

         Размер высоты деталей

         Над платой ≤130мм, под платой ≤8мм (индивидуальный заказ на повышенный тип по требованию клиента)

         Номер

         Наименование

         Характеристики функций

         1

         Габариты

         1400*1000*1500 мм (является размером внешней оболочки, если включить систему верхней платы, систему охлаждения, то длина машины составит 2100 мм)

         2

         Цвет

         Белый компьютерный

         3

         Вес

         650 кг.

         4

         Электропитание

         3 фазное, 380V 50HZ

         Номер

         Наименование

         Характеристики функций

         1

         Управление кнопками панели управления

         Можно проводить управление вручную/автоматически, так же регулировать скорость транспортировки и цифрового изображения температуры

         2

         Защита от короткого замыкания

         Применяется многополюсовая защита от короткого замыкания, для защиты главного электропитания применяется воздушный выключатель Мицубиси, для защиты зоны печи припоя и зоны предварительного нагрева так же применяется воздушный выключатель, для управления применяется предохранительное электропитание.

         3

         Защита для экстремальной остановки

         В передней и задней частях машины всего установлено две защиты для экстремальной остановки, при возникновении нестандартной ситуации можно быстро разъединить электропитание.

         4

         Управление машиной

         Применяется реле с надёжными характеристиками .

         5

         Управление скорости транспортировки

         Мотор из Тайваня, который обеспечивает стабильную скорость транспортировки.

         6

         Распрыскивание вспомогательного средства

         Типа пены (тип распрыскивания можно выбрать)

         7

         Управление волновой вершины

         Преобразователь частоты Тайда, бесступенчатое регулирование скорости преобразователя частоты, что волновая вершина становится более стабильной.

         8

         Защита от сверхтока мотора

         Применяется защита от сверхтока преобразователем частоты, при перенагрузки мотора, для прекращения повреждения мотора, происходит автоматическое разъединение питания.

         9

         Для сборочной

         электронной

         части

         применяется

         модульная сборка

         По управлению, электронные части отличаются модульной частью главного электропитания и модульной частью управления, очень удобно для техобслуживания.

         10

         Мощность при нормальной эксплуатации/при пуске

         6KW/12KW
