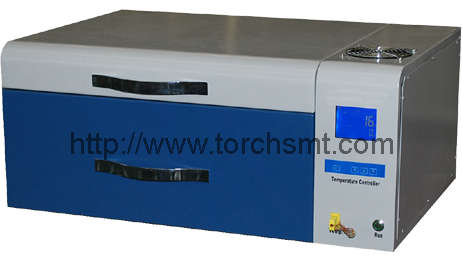

Одна машина для бессвинцовой пайки оплавлением типа T200C+ = одна машина для бессвинцовой пайки оплавлением типа 200C + один одноканальный измерительный прибор кривых температуры.
Что такоеT200C+?
Одна машина для бессвинцовой пайки оплавлением типа T200C+ = одна машина для бессвинцовой пайки оплавлением типа 200C + один одноканальный измерительный прибор кривых температуры.
Как явствует из самого названия, что одна настольная машина для бессвинцовой пайки оплавлением типа T200C+ обладает не только функцией бессвинцовой пайки, а также функцией измерительного прибора кривых температуры.
В область SMT, для получения лучшей эффективности пайки, нужно постоянно регулировать кривые температуры машины для пайки оплавлением, регулируемые справочные данные являются данными температуры, измеренные измерением времени на контактной площадке платы и записанные измерительным прибором кривых температуры – «черным ящиком» машины для пайки оплавлением, данный черный ящик главным образом предназначенный для контроля температуры в процессе пайки оплавлением, регулирования и улучшения технологий пайки, анализа и регулирования процесса пайки и разных технологических параметров. При этом, можно сохранить различные данные ради удобства отслеживания и обратной связи о качестве продукции. Удовлетворить требованиям системы обеспечения качества ISO9001 в более большой степени.
T200C+ обладает такими особенностями, как высокая надежность, контроль практической температуры контактной площадки платы в реальное время, схема кривой температуры может быть вытащена по желанию, формат протокола контроля и испытания температуры очень аккуратный, и соотношение цены и производительности очень высокое.
Процесс рождения T200C+
С момента выхода T200A производства научно-технической компании «Тун Чжи» вышел на рынок в 2001г., прошло 8 лет до сих пор, данная продукция является первой настольной машиной для бессвинцовой пайки оплавлением в отрасли.
В 2005г., T200C вышел в свет как продукция, открывающая новую эру, появление T200C на рынке ломало привычные правила управления машиной для пайки оплавлением только с применением прибора, четыре года спустя, T200C входил в лаборатории и завода General Electric в США, Sony в Японии, NVIDA в США, Институт полупроводников, аэрокосмической, электрические, BYD и других известных предприятий при Китайской академии наук, ООО по аэрокосмическому электроаппарату, BYD и прочих известных предприятий. На протяжении четырех годов, T200C вложил большой вклады по обеспечению и повышению качества продукции для бессвинцовой пайки. Как лучше решить практические вопросы по изготовлению в опытном порядке, а также мелкосерийному и высококачественному производству, наша компания постоянно рассматривает это как направление усилий за эти годы.
На основе накопления технологий по SMT в последние восемь лет бригада научно-технического изучения и развития компании «Тун Чжи» тщательно развивала эпохальную продукцию T200C+ в отрасли настольной машины для пайки оплавлением в соответствии с практическими потребностями известных исследовательских учреждений и заводов электроники в стране и за рубежом, а также практическим требованиям профессиональных коллежей и научно-исследовательских институтов по опытному мелкосерийному изготовлению. Данная продукция является идеальным устройством для мелкосерийного производства нескольких видов на мало-средних заводах электроники, а также необходимым оборудованием для научно-исследовательского производства на институтах, при этом является дополнительным оборудованием, оборудованным для крупных и средних производственных линий установки компонентов.
Особенности T200C+
Во-первых, T200C+ обладает всеми преимуществами T200C.
Во-вторых, T200C+ улучшает функцию уплотнения на основе T200C, однородность температуры значительно улучшена.
В третьих, для T200C+ добавили функцию дымоотвода.
В четвертых, для T200C+ добавили функцию фильтрации и очистки выхлопных газов после пайки.
В пятых, для T200C+ особенно добавили функцию одноканального измерительного прибора кривых температуры (многоканальный прибор является опцией), в настоящее время, машина становится первоклассной продукцией среди бессвинцовых машин для пайки оплавлением в мире.
Технические особенности T200C+
▲ Высокая точность и многие функции;
Для комплекта машины можно предусмотреть 40 секции кривой температуры для обеспечения производства пайки различных компонентов.
▲ Компьютерное управление
Решили такие недостатки, как трудно программировать управление прибором для малой машины для пайки оплавлением трудное, трудно изменять параметры, ограниченная память кривых температуры, применяя независимо исследованное и разработанное программное обеспечение контроля температуры, настройка кривых температуры становится интуитивной, можно хранить большое количество кривой температуры, при этом, функция анализа и статистики и функция печати комплектно предусмотрены, сварите продукции и запишите данные испытания по вашему желанию!
• Измерение кривых температуры в реальное время
При измерении кривой температуры каждой пайки в реальное время можно отображать практическую кривую температуры при выполнении пайки, это удобно для регулирования и освоения технологических кривых бессвинцовой пайки, в частности, управления на ключевых точках в зоне теплоизоляции и зоне оплавления.
▲ Визуализация операции, отображение кривых температуры в реальное время и наблюдение процесса пайки в реальное время являются лучшим выбором для проведения исследования и обучения.
Технические особенности T200C+
| Тип | T200C+ |
| Количество секции температурного управления | 40 секций, можно выборочно установить количество зоны температуры, время спайки , температуру и прочие параметры в соответствии с практическими требованиями |
| Количество зоны температуры | Многоступенчатый контроль для отдельной зоны |
| Система управления температурой | Система компьютерного управления, без контактных выходов SSR |
| Точность температуры | ± 2 ℃ |
| Диапазон температуры | Комнатная температура -360 ℃ |
| Источник тепла | инфракрасные лучи + конвекция горячего воздуха |
| Полезная рабочая площадь | 230×360mm |
| Время пайки | 3min ± 1min |
| Кривая температуры | Можно установить, регулировать и хранить кривые температуры в реальное время по требованиям, при этом, можно выполнить контроль и анализ практических температур на свариваемой монтажной плате в реальное время. |
| Функция измерительного прибора кривых температуры | Стандартный и одноканальный (многоканальный является опцией) |
| Система охлаждения | Сбалансированное и быстрое охлаждение с горизонтальным потоком воздуха |
| Система фильтрации и очистки | Специальная установка для фильтрации и очистки выхлопных газов, эффективно уменьшать загрязнение окружающей среды и повреждение выхлопных газов рабочих |
| Соединение дымоотвода | Стандарт Φ60mm |
| Программное обеспечение управления | TORCH (научно-техническая компания «Тун Чжи») |
| Номинальное напряжение | AC однофазное, 220V/50Hz |
| Номинальная мощность | 3.8KW |
| Средняя мощность | 1.6KW |
| Вес | 39kg |
| Размеры (длина×ширина×высота) | 660×510×310mm |
★ Об изменении продукции не будем предварительно сообщать, пожалуйста, рассматриваете практическую продукцию аутентичной при покупке!
