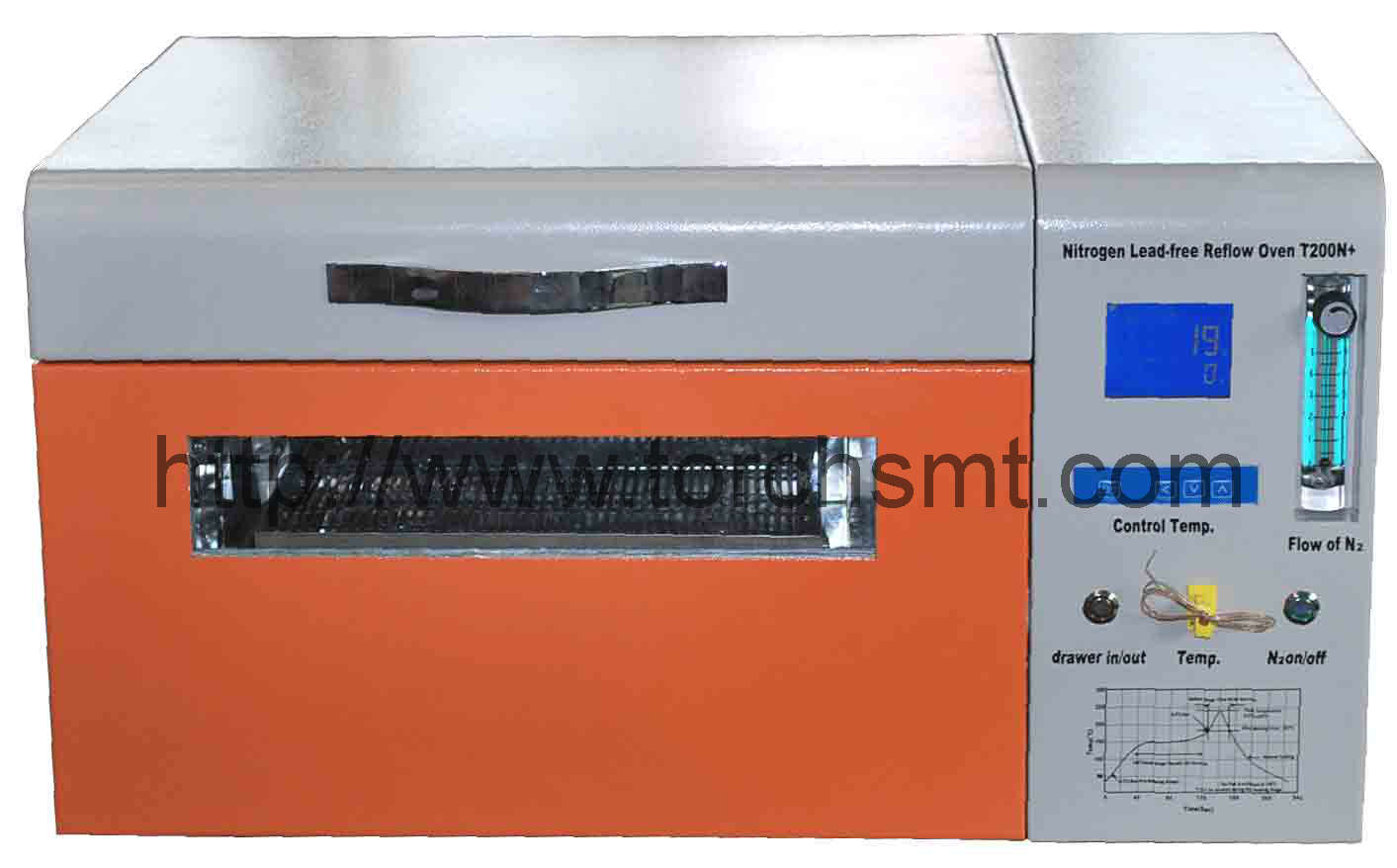

Настольная машина для бессвинцовой пайки оплавлением с функцией контроля температуры в реальное время T200N+

Настольная машина для бессвинцовой пайки оплавлением с функцией контроля температуры в реальное время T200N+

Количество:



Запрос цены Добавить в корзину

T200 N + обладает такими особенностями, как высокая надежность, контроль практической температуры контактной площадки платы в реальное время, схема кривой температуры может быть вытащена по желанию, формат протокола контроля и испытания температуры очень аккуратный, и соотношение цены и производительности очень высокое.

　　Что такоеT200N+?

　　Одна машина для бессвинцовой пайки оплавлением типа T200 N + = одна машина для бессвинцовой пайки оплавлением типа 200 N + один одноканальный измерительный прибор кривых температуры.

　　Как явствует из самого названия, что одна настольная машина для бессвинцовой пайки оплавлением в среде азота типа T200 N + обладает не только функцией бессвинцовой пайки, а также функцией измерительного прибора кривых температуры.

　　В область SMT, для получения лучшей эффективности пайки, нужно постоянно регулировать кривые температуры машины для пайки оплавлением, регулируемые справочные данные являются данными температуры, измеренные измерением времени на контактной площадке платы и записанные измерительным прибором кривых температуры – «черным ящиком» машины для пайки оплавлением, данный черный ящик главным образом предназначенный для контроля температуры в процессе пайки оплавлением, регулирования и улучшения технологий пайки, анализа и регулирования процесса пайки и разных технологических параметров. При этом, можно сохранить различные данные ради удобства отслеживания и обратной связи о качестве продукции. Удовлетворить требованиям системы обеспечения качества ISO9001 в более большой степени.

　　Процесс рождения T200N+

　　С момента выхода T200A производства научно-технической компании «Тун Чжи» вышел на рынок в 2001г., прошло 8 лет до сих пор, данная продукция является первой настольной машиной для бессвинцовой пайки оплавлением в отрасли.

　　В 2005г., T200C вышел в свет как продукция, открывающая новую эру, появление T200C на рынке ломало привычные правила управления машиной для пайки оплавлением только с применением прибора.

　　В 2006-ом году, T200N входила в Texas Instruments в США, Техасский университет в США, компанию Status Pro в Германии, компанию LOGICOM в Сингапуре, Flextronics в Шанхае, ООО по технологии микроэлектроники «Датан», Тяньцзиньский университет, Шанхайский университет Цзяотун, Пекинский университет технологий, компанию по производству полупроводников «Чжэньхуа» и другие известные предприятия, лаборатории и завода научно-исследовательских институтов университетов. На протяжении трех лет использования T200N вложил большой вклады по обеспечению и повышению качества продукции для бессвинцовой пайки. Как лучше решить практические вопросы по изготовлению в опытном порядке, а также мелкосерийному и высококачественному производству, наша компания постоянно рассматривает это как направление усилий за эти годы.

　　На основе накопления технологий по SMT в последние восемь лет бригада научно-технического изучения и развития компании «Тун Чжи» тщательно развивала эпохальную продукцию T200N+ в отрасли настольной машины для пайки оплавлением в соответствии с практическими потребностями известных исследовательских учреждений и заводов электроники в стране и за рубежом, а также практическим требованиям профессиональных коллежей и научно-исследовательских институтов по опытному мелкосерийному изготовлению. Данная продукция является идеальным устройством для мелкосерийного производства нескольких видов на мало-средних заводах электроники, а также необходимым оборудованием для научно-исследовательского производства на институтах, при этом является дополнительным оборудованием, оборудованным для крупных и средних производственных линий установки компонентов.

　　Особенности T200N+

　　Во-первых, T200N+ обладает всеми преимуществами T200N.

　　Во-вторых, для T200 N + добавили функцию одноканального измерительного прибора кривых температуры (многоканальный прибор является опцией), в настоящее время, машина становится ведущей продукцией среди бессвинцовых машин для пайки оплавлением в мире, заполнил пробел на международном и внутреннем рынке.

　　В третьих, для полной машины T200N+ применяли запатентованную монтажную технику настольной машины для пайки оплавлением научно-технической компании «Тун Чжи», температура становится более равномерной, по типу равномерной температуре до 10 градусов, в настоящее врем, является наиболее стандартом в отрасли.

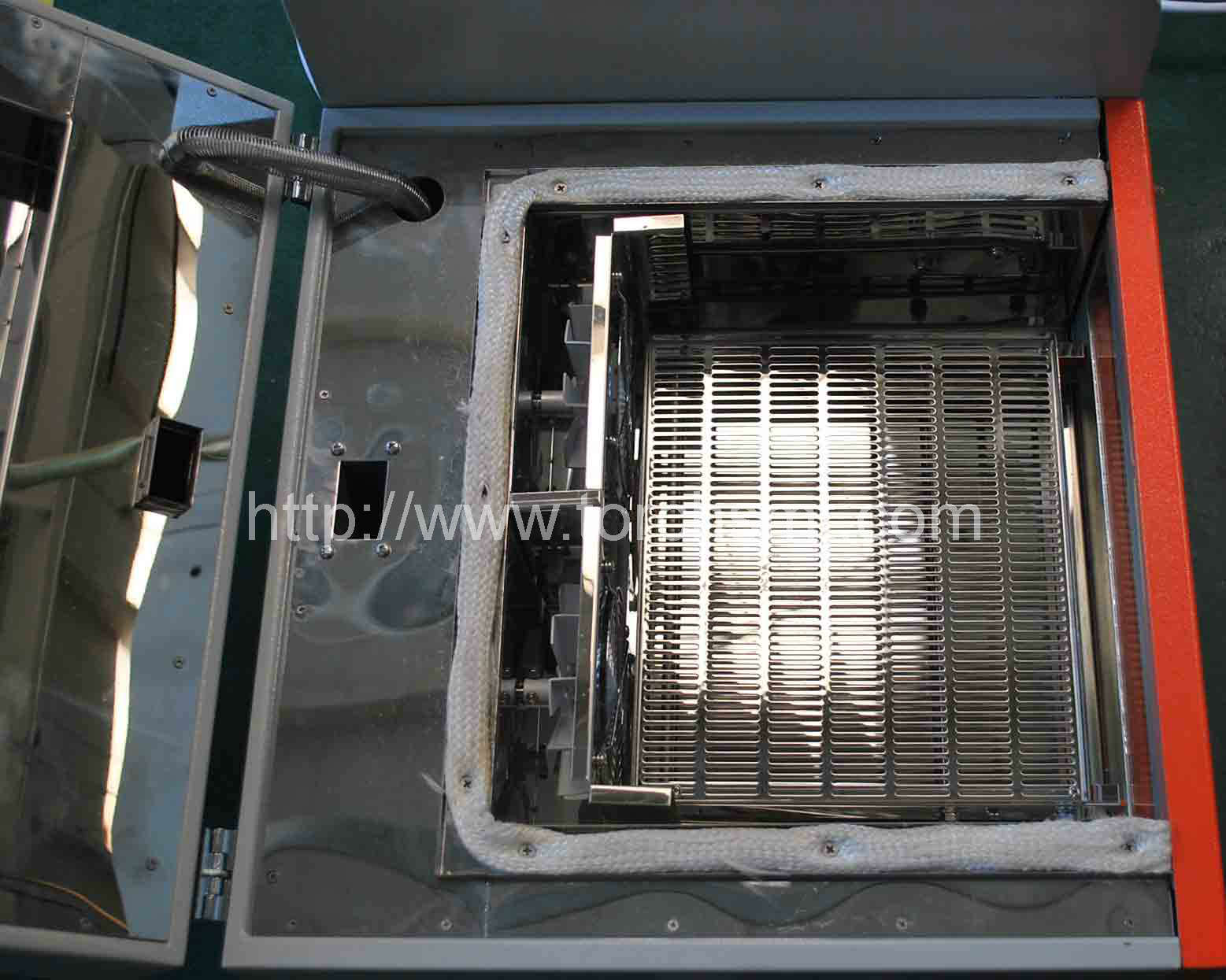

　　В четвертых, для полной машины T200N+ применяли запатентованную технику циркуляции горячего воздуха и выпуска воздуха настольной машины для пайки оплавлением научно-технической компании «Тун Чжи», равномерность температуры в машине для пайки оплавлением и эффективность направления потока при циркуляции горячего воздуха повышаются.

　　В пятых, для полной машины T200N+ применяли запатентованный привод створки настольной машины для пайки оплавлением научно-технической компании «Тун Чжи», обеспечивающий отсутствие вибрации платформы при выходе PCB после совершения пайки, выполненной машиной для пайки оплавлением, а также отсутствие перемещения чипов после пайки PCB, качество пайки эффективно повышается.

　　В шестых, Для T200N+ применяли технику экономии азота, после открытия створки азот автоматически отключается, после закрытия створки азот автоматически подается. Таким образом, потребление азота при пайке эффективно снижается, и стоимость использования продукции значительно уменьшается.

　　В седьмых, для T200N+ предусмотреть функцию активного дымоотвода ради удобства выпуска выхлопных газов после пайки.

　　В восьмых, для T200N+ добавили функцию фильтрации и очистки выхлопных газов после пайки. использование становится более экологическим.

　　В девятых, для T200N+ применяли запатентованную технику автоматической двери научно-технической компании «Тун Чжи», после совершения пайки створка автоматически открывается эффективность производства эффективно повышается, при этом, техника автоматической двери с установкой уплотнения эффективно повышает эффективность теплоизоляции топки машины для пайки оплавлением, и достигает цели экономии азота.

　　Технические особенностиT200N

　　Уникальные особенности

　　▲ Компьютерное управление

　　Путем настройки параметров контролера с помощью программного обеспечения производительность повышается, можно обеспечивать производства пайки при разнообразных условиях.

　　▲ Высокая точность и многие функции;

　　Решили такие недостатки, как трудно программировать управление прибором для малой машины для пайки оплавлением трудное, трудно изменять параметры, ограниченная память кривых температуры, применяя независимо исследованное и разработанное программное обеспечение контроля температуры, настройка кривых температуры становится интуитивной, можно хранить большое количество кривой температуры, при этом, функция анализа и статистики и функция печати комплектно предусмотрены, сварите продукции и запишите данные испытания по вашему желанию!

　　▲ Визуализация операции, отображение кривых температуры в реальное время и наблюдение процесса пайки в реальное время являются лучшим выбором для проведения исследования и обучения.

　　• Измерение кривых температуры в реальное время

　　При измерении кривой температуры каждой пайки в реальное время можно отображать практическую кривую температуры при выполнении пайки, это удобно для регулирования и освоения технологических кривых бессвинцовой пайки, в частности, управления на ключевых точках в зоне теплоизоляции и зоне оплавления.

　　▲ Функция анализа кривых, измеренные кривые температуры в реальное время и исторические кривые температуры могут быть анализированы ради удобства для изменения и усовершенствования кривых.

　　Технические особенности T200N+

Тип	T200N+
Количество секции температурного управления	40 секций, можно выборочно установить количество зоны температуры, время спайки , температуру и прочие параметры в соответствии с практическими требованиями
Количество зоны температуры	Многоступенчатый контроль для отдельной зоны
Система управления температурой	Система компьютерного управления, без контактных выходов SSR (компьютер является опцией)
Точность температуры	± 2 ℃
Равномерность температуры	Максимально ±10℃
Диапазон температуры	Комнатная температура -360 ℃
Источник тепла	инфракрасные лучи + конвекция горячего воздуха
Полезная рабочая площадь	230mm ×260mm (более бумаги формата A4)
Время пайки	3min ± 1min
Расход азота	0-5L/min (источник азота является опцией)
Кривая температуры	Можно установить, регулировать и хранить кривые температуры в реальное время по требованиям, при этом, можно выполнить контроль и анализ практических температур на свариваемой монтажной плате в реальное время.
Функция измерительного прибора кривых температуры	Стандартный и одноканальный (многоканальный является опцией)
Система охлаждения	Сбалансированное и быстрое охлаждение с горизонтальным потоком воздуха
Соединение дымоотвода	Стандарт Φ90mm
Программное обеспечение управления	TORCH (научно-техническая компания «Тун Чжи»)
Номинальное напряжение	AC однофазное, 220V/50Hz
Номинальная мощность	3.8KW
Средняя мощность	1.2KW
Вес	42kg
Размеры (длина×ширина×высота)	длина×ширина×высота (670×555×370mm)

　　★ Об изменении продукции не будем предварительно сообщать, пожалуйста, рассматриваете практическую продукцию аутентичной при покупке!
