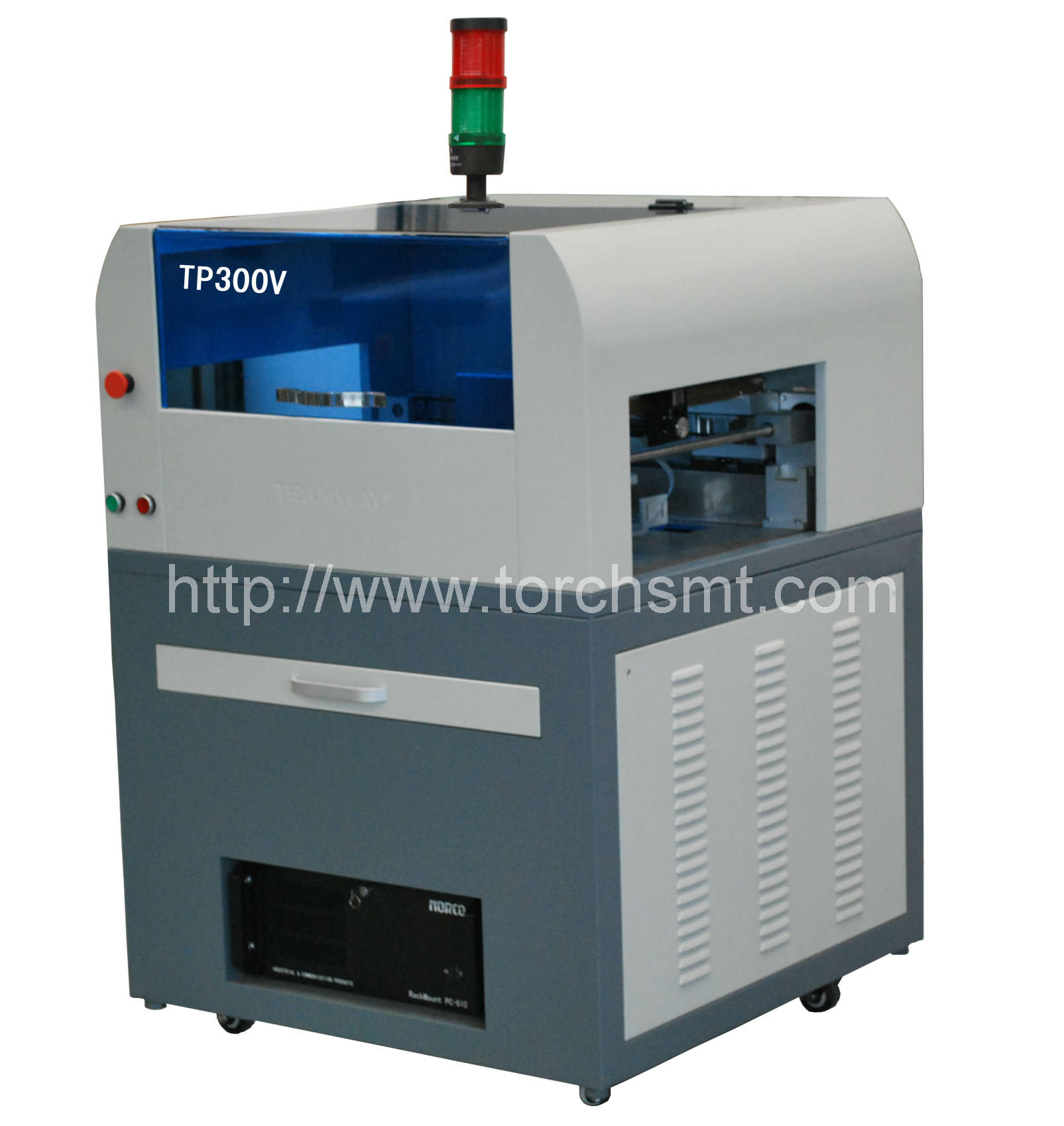

Настольное автоматическое визуальное устройство поверхностного монтажа печатных плат TP300V

Настольное автоматическое визуальное устройство поверхностного монтажа печатных плат TP300V

Количество:



Запрос цены Добавить в корзину

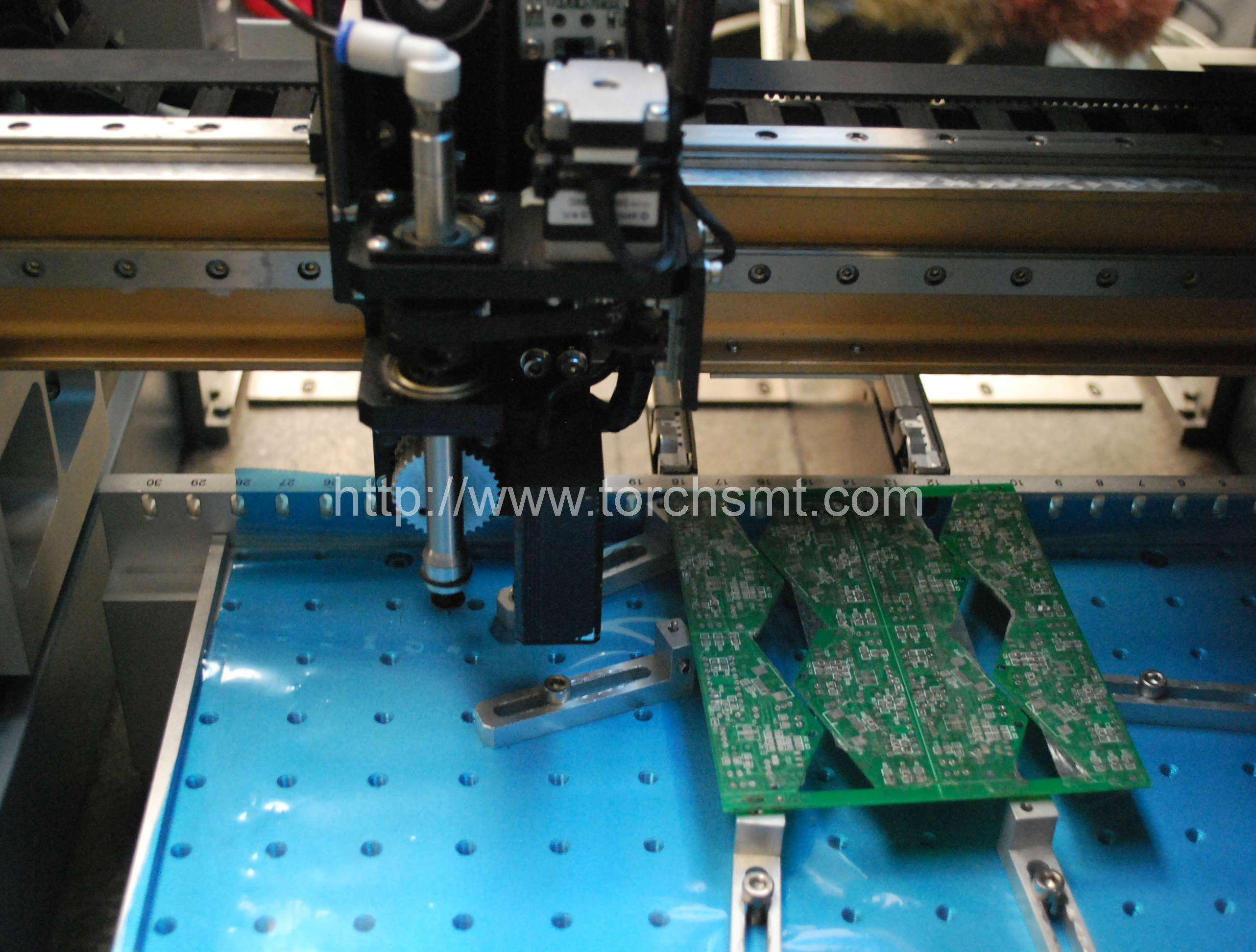

Устройство поверхностного монтажа печатных плат TP является автоматическим настольным устройством поверхностного монтажа печатных плат, через вакуумное всасывающее сопло может устанавливать различные элементы, является автоматическим устройством, которое имеет самое высокое соотношение цены и качества на рынке в данный момент. Данная продукция подходит к большинству пластинчатых элементов SMD, таких как 0402, SOIC, PLCC и QFP IC；в нём установлена система визуальной центровки, выполняет установку высокоточного чипа QFP IC или BGA, у которых расстояние между контактами 0.5 мм. Кроме стандартных круглых исходных точек, для обозначения исходной точки может принимать квадратный паяльный диск PCB и круглый перфорированный паяльный диск, в котором отсутствует паяльная паста шелкографии.

　　Краткое описание продукции:

　　1. Является в отрасли единственной моделью автоматического настольного устройства поверхностного монтажа печатных плат, которая изготовлена из точного литья.

　　2. Является профессиональным точным механизмом, который обработан через отжиг высокой температуры, колебание высокой частоты, естественное изнашивание.

　　3. Для изготовления движущихся ворот оборудования применяется технология сшабривания, исходная точность оборудования достигает 0.01мм.

　　4. Применяется высокоточные направляющие рельсы класса P (в пределах 1 м, точность повторяемости 0.02 мм, имеет хорошую стойкость к износу).

　　5. Применяется модуль платы, у которой запатентовано проектирование.

　　6. Применяется электрический рациональный питатель, у которого запатентовано проектирование.

　　7. Для подставки платы PCB и подставки питателя применяется технологическая обработка химической гальванизации алюминия и упрочнения (себестоимость данной технологии в 20 раз дороже, чем себестоимость обычной обработки поверхности)

　　8. Для пневматических частей оборудования применяется компоненты из известной в мире марки SMC.

　　9. Является в отрасли единственной моделью автоматического настольного визуального устройства поверхностного монтажа печатных плат, которая может устанавливать компоненты свыше 50 видов.

　　10. Внешность оборудования уже запатентована.

　　11. Программное обеспечение оборудования имеет функцию ввода универсальных данных, выполняет ввод файла любого формата PCB. Выполняет формирование новой программы, требуется всего 10 минут.

　　12. Установлено мощное программное обеспечение в системе управления оборудованием, является единственным программным обеспечением для управления высокотехнологическим оборудованием, которое можно сравнить с Сименс и т.д.

　　13. Является единственной моделью автоматического настольного визуального устройства поверхностного монтажа печатных плат, которая имеет функцию программирования офлайн.

　　14. Является единственным оборудованием, которое осуществляет функцию удалённого техобслуживания и диагностики.

　　15. Является единственной моделью автоматического настольного визуального устройства поверхностного монтажа печатных плат, которая может установить компоненты 0402 и QFP с параметрами 0.5 мм

　　16. Для оборудования установлен качественный промышленный управляющий компьютер.

　　17. Для устройства установлена система регулирования источника освещения, выполняется распознавание компонентов различного цвета (решены затруднения распознавания компонентов различного цвета в отрасли)

　　18. Спроектирован беззвучный режим, при эксплуатации оборудования, шум не превышает 50 децибел.

　　19. Фактическая скорость установки платы превышает 3000CPH

　　20. Программное обеспечение выдаёт автоматическую подсказку на время и период проведения техобслуживания.

　　21. LOGO оборудование прессует за один раз применяя специальные инструменты.

　　Особенности:

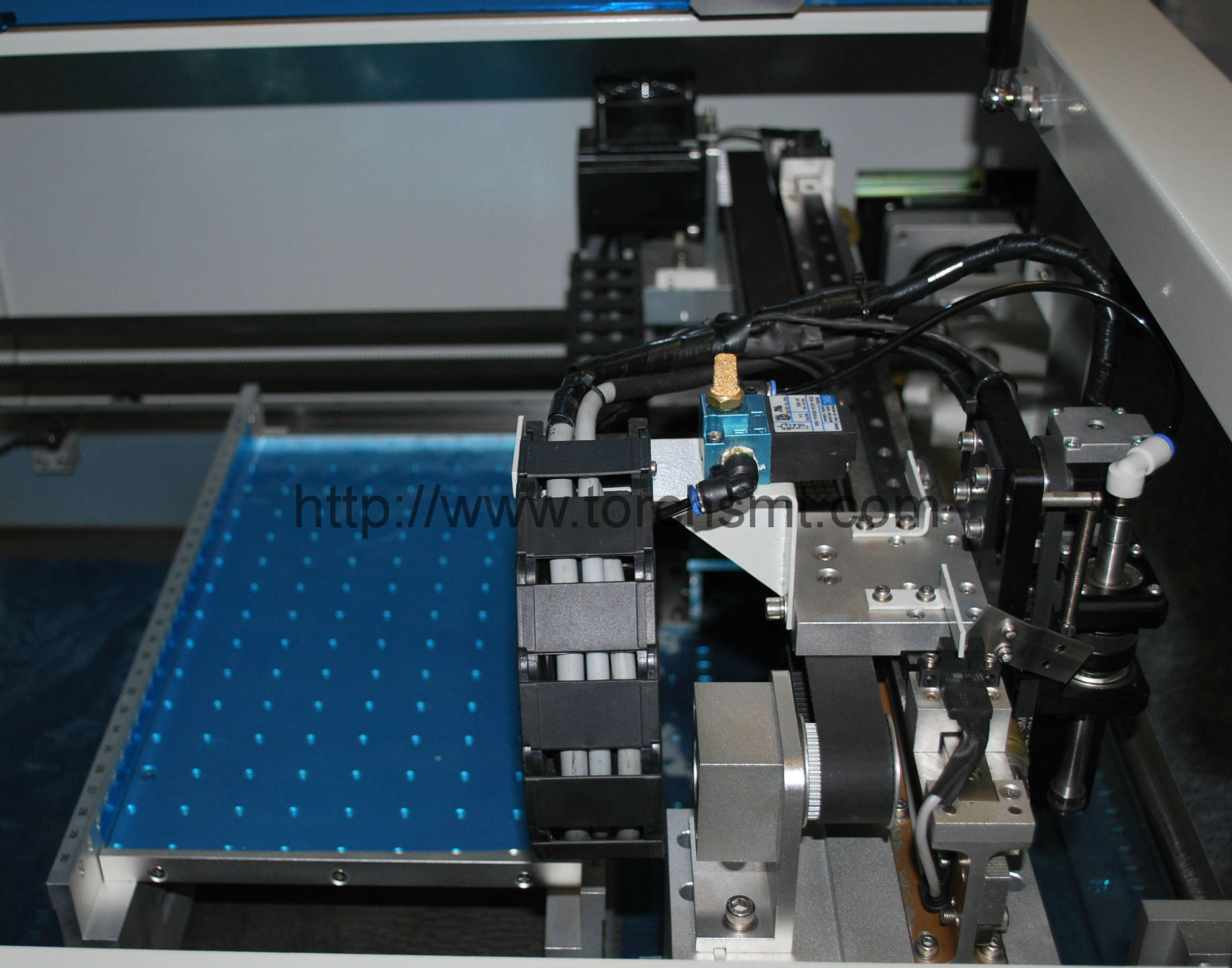

　　1. Для оборудования применяется конструкция литья. Для площадки нижней части и конструкции ворот вала Y полностью применяется технология литья, эффективно обеспечивая надёжность и стабильность устройства при долгосрочной эксплуатации.

　　2. Для оборудования применяются точные направляющие рельсы, эффективно увеличивается точность установки платы.

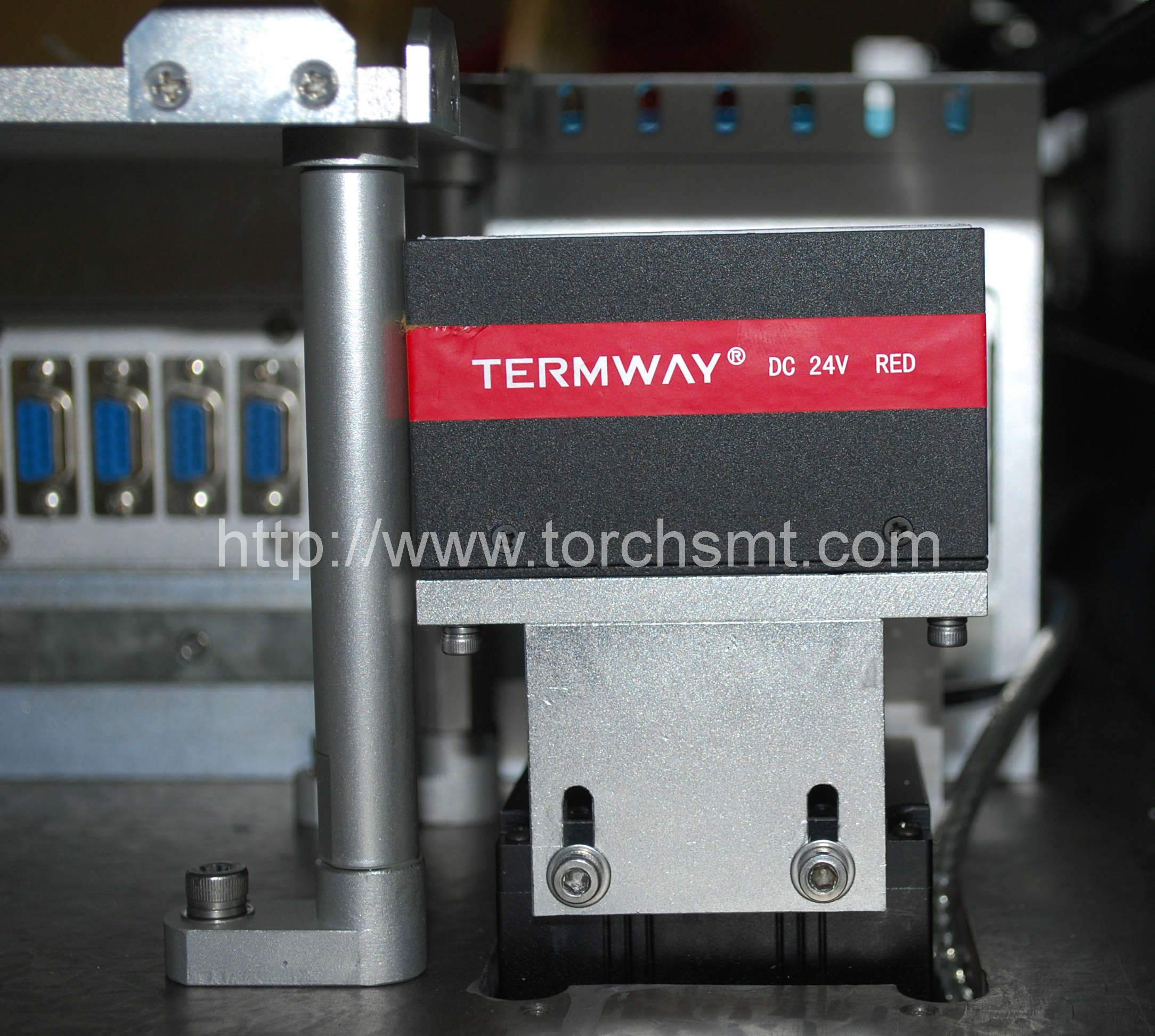

　　3. Для оборудования применяется промышленный фотоаппарат с высоким разрешением, выполняет визуальную выверку и установку высокоточных компонентов.

　　4. Устройство поверхностного монтажа печатных плат с установкой визуальной системы может автоматически распознавать точку MARK, эффективно увеличивается производительность и точность установки платы.

　　5. Может проводить автоматическое визуальное программирование, не требуется ручной ввод координат элементов. Простое программирование, удобное для применения начинающих.

　　6. По стандарту установлен комплект диска IC маленького типа

　　7. Комплектует с 5-ю всасывающими сопло. Программное обеспечение выдаёт автоматическую подсказку о необходимости замены сопло в ручную.

　　8. Автоматическое устройство поверхностного монтажа печатных плат с высокое соотношение цены и качества, подходит к производству среднего и малого масштаба, так же применяется для научного исследования и частного применения.

　　Выборочные комплектующие детали:

　　1. Электрический питатель модели GF

　　2. Всасывающее сопло

　　3. Подставка питателя GFTA-T25

　　Технические параметры

	TP300V
Максимальная площадь платы	350×210mm
Предел максимального перемещения	410×320mm
Предел максимального перемещения вала Z	10mm
Скорость типичной установки платы	2500-3000cph
Теоретическая максимальная скорость установки платы	3000 cph
Чёткость валов XY	0.06mm
Чёткость угла вала R	0.014 градусов
Тип выверки	Визуальная выверка
Элемент, который можно установить	Резистивно-ёмкостные компоненты выше 0402 и IC у которой расстояние между контактами 20mm и 0.5mm
Тип программирования	Обучение изображением/ввод клавиатурой
Тип привода	Для привода применяется промышленная синхронная лента
Ленточный питатель	Можно выбрать питатель с параметрами 8mm,12mm,16mm,24mm
Количество питателей	1. Слева может вместить 24 питателя с параметрами 8MM GFTA-08S, 2. С права может вместить 22 питателя с параметрами 8MM GFTA-08S (в случае, если не требуется установка диска IC)
Количество дисков IC	Максимум 1, но одновременно будет уменьшаться количество питателей с параметрами 8MM GFTA-08S
Система управления	WINDOWS XP
Сжатый воздух	80psi（0.5Mpa），поток воздуха 100L/M.одновременно можно провести выборочную установку встроенного воздушного насоса, и не требуется внешний источник воздуха.
Электропитание	220-240v，50-60Hz，2kw
Вес	350kg
Габариты	780×850×1200mm
