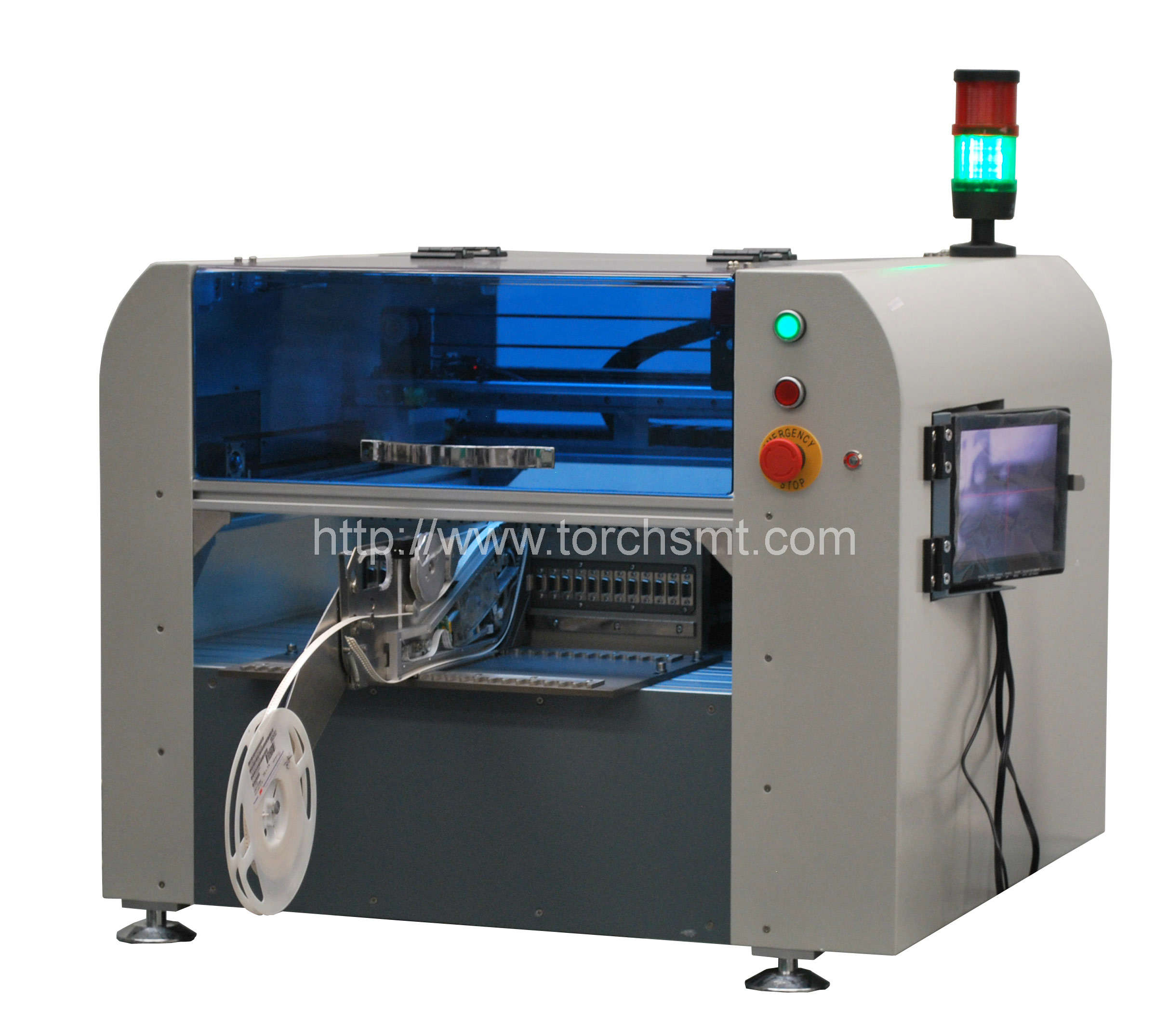

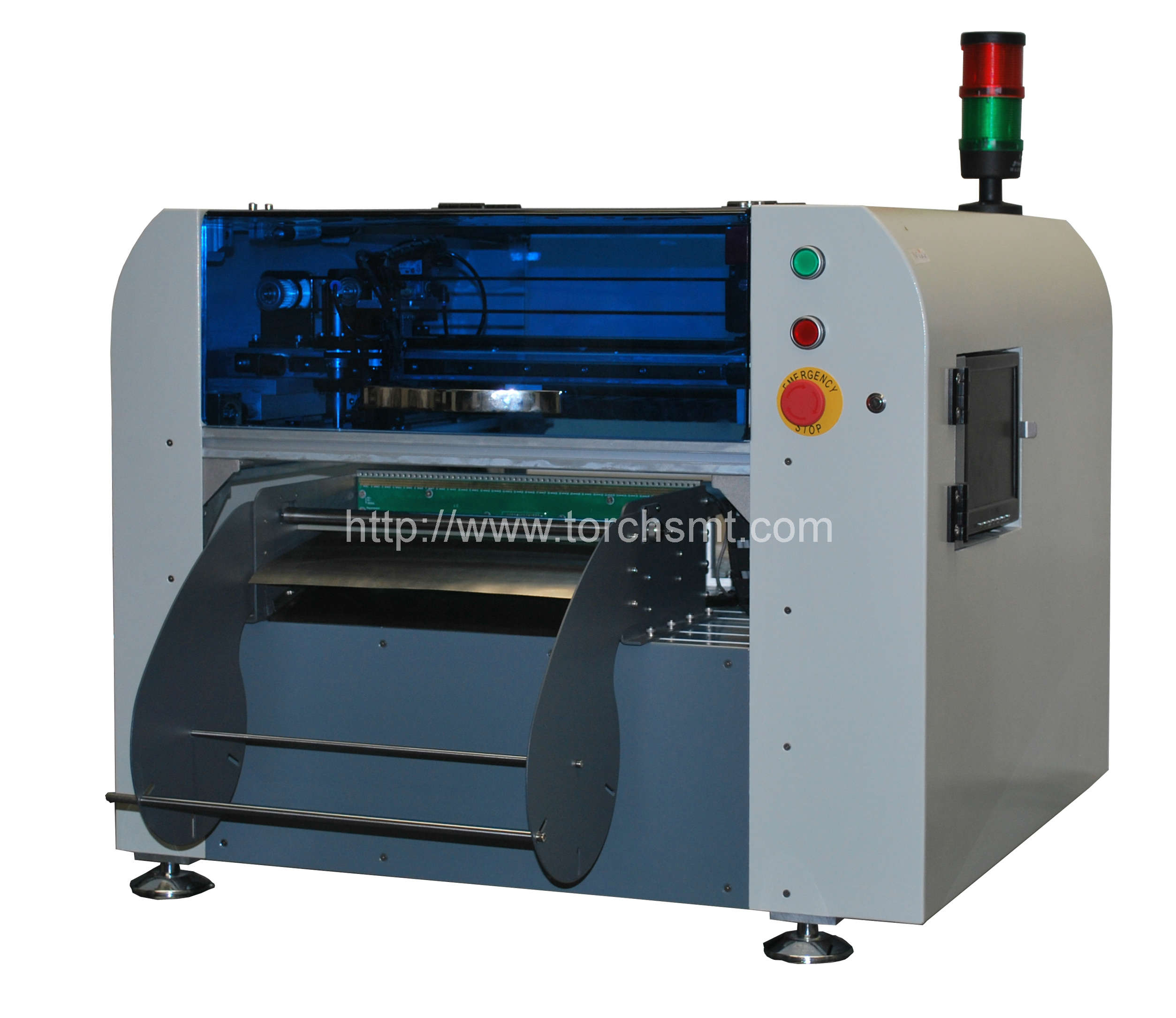

Устройство поверхностного монтажа печатных плат TP210+ является автоматическим настольным высокоскоростным устройством поверхностного монтажа печатных плат маленького типа, через вакуумное всасывающее сопло может устанавливать различные элементы, является автоматическим устройством, которое имеет самое высокое соотношение цены и качества на рынке в данный момент. Данная продукция подходит к большинству пластинчатых элементов SMD, которые более чем 0402, и части компонентов SOIC; может комплектовать с питателем GF.Вал Z может проводить независимое вращение, выполнять требования установки пластинчатых элементов разных углов.
Краткое описание продукции:
Устройство поверхностного монтажа печатных плат TP210+ является автоматическим настольным высокоскоростным устройством поверхностного монтажа печатных плат маленького типа, через вакуумное всасывающее сопло может устанавливать различные элементы, является автоматическим устройством, которое имеет самое высокое соотношение цены и качества на рынке в данный момент. Данная продукция подходит к большинству пластинчатых элементов SMD, которые более чем 0402, и части компонентов SOIC; может комплектовать с питателем GF.Вал Z может проводить независимое вращение, выполнять требования установки пластинчатых элементов разных углов.
1. В настоящее время является единственной моделью оборудования, которое проводит установку компонентов SOP ниже 20мм, цилиндрического диода, транзистора, SOТ и компонентов выше 0603 (кроме алюминиевого электролитического конденсатора, который выше 5 м ).
2. Является единственной моделью автоматического настольного устройства поверхностного монтажа печатных плат маленького типа оснащённой рациональным электрическим питателем, у которого запатентованная технология.
3. Является единственной моделью автоматического настольного устройства поверхностного монтажа печатных плат маленького типа, которая осуществляет программирование и установку с несколькими сборочными платами .
4. Является первой моделью автоматического настольного устройства поверхностного монтажа печатных плат, которая осуществляет программирование офлайн.
5. Является в отрасли первой моделью автоматического настольного устройства поверхностного монтажа печатных плат маленького типа, которая управляется программированием от программного обеспечения.
6. Является единственной моделью автоматического настольного устройства поверхностного монтажа печатных плат маленького типа, у которой визуальное программирование.
7. Мощная функция ввода данных, выполняет ввод файла любого формата PCB. В течении 10 минут выполняет формирование новой программы
8. Является в отрасли единственной моделью автоматического настольного устройства поверхностного монтажа печатных плат, которая позволяет стабильную установку компонентов 0402.
9. Оборудование оснащённое защитной внешней оболочкой, эффективно защищена безопасность оператора, так же получен эффект защиты от пыли

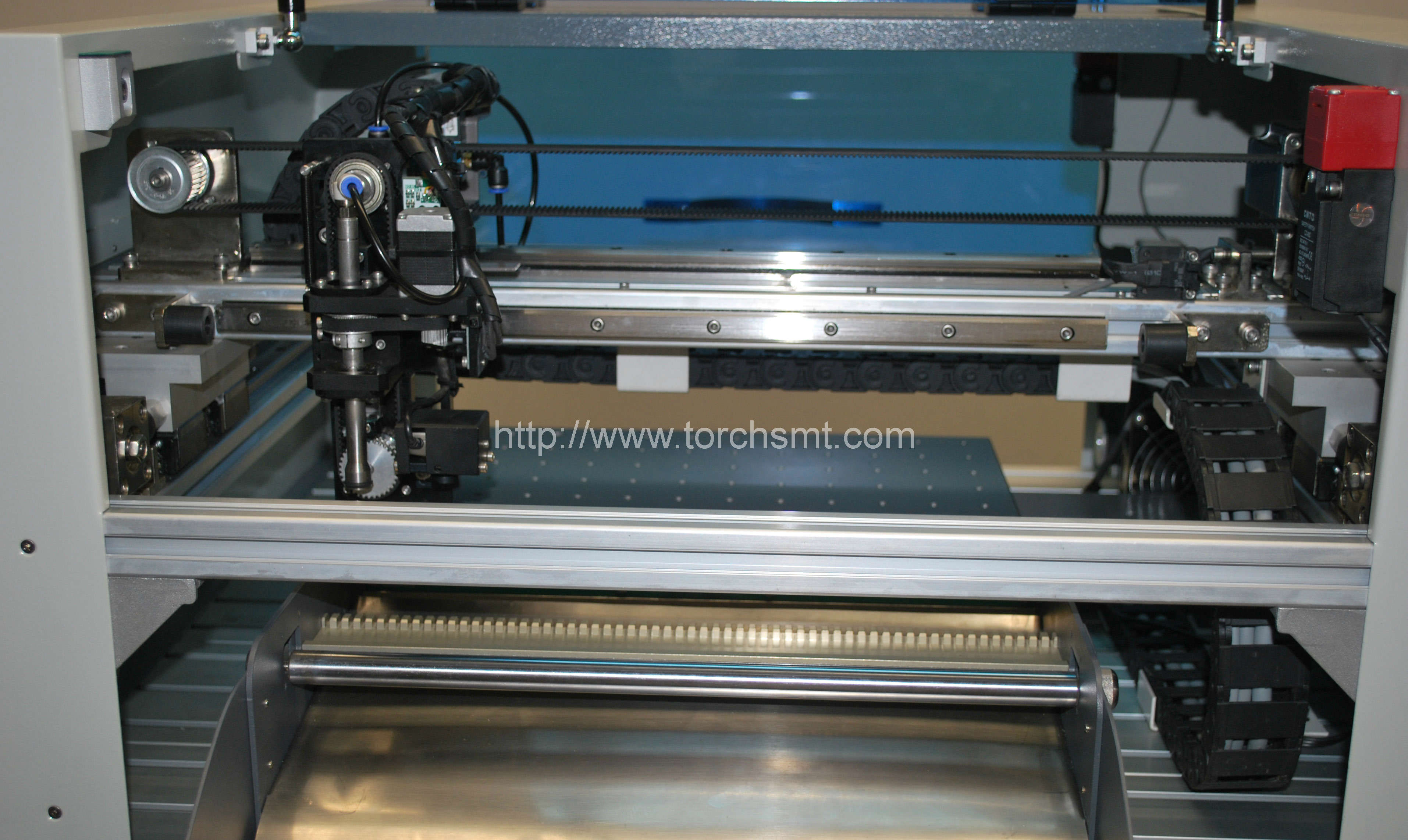

10. Применены высокоточные направляющие рельсы
11. Является в отрасли единственной моделью автоматического настольного устройства поверхностного монтажа печатных плат, которая может комплектовать с всасывающим сопло свыше 5 видами. Кроме того автоматическая подсказка программного обеспечения, указывает какое сопло подлежит замене.
Особенности:
1. Для оборудования применяются точные направляющие рельсы, эффективно увеличивается точность установки платы.
2. Для оборудования применяется визуальное программирование, легко выполняется программирование и выверка компонентов.
3. В качестве данной установки можно вводить данные CAD платы, осуществляя автоматическое программирование, не требуется ручной ввод координат элементов. Простое программирование, удобное для применения начинающих.
5. По различию размеров элементов, можно провести ручную замену всасывающего сопло
6. Автоматическое устройство поверхностного монтажа печатных плат с высокое соотношение цены и качества, подходит к производству среднего и малого масштаба, так же применяется для научного исследования и частного применения. Особенно подходит к производству средней партии в маленьких заводах.
7. Управление оборудованием проводится профессиональным промышленным компьютером со специальным программным обеспечением, удобно для использования и управления.
8. Очень стабильно и удобно совершать программирование и установку платы.
9. В программном обеспечении отражаются все точки координат, так же проводится точная настройка координат для осуществления высокоточной установки.
10. Может устанавливать расстояние между платами в программном обеспечении, так же изображаются все координаты выпуска материала по расстоянию, так же можно выбрать плату , которой не требуется установка.
11. В случае, если возникнут вопросы связанные с качеством обработки платы, то можно провести полное перемещение местоположения выпуска материала.
12. С помощью программного обеспечения осуществляется функция автоматической оптимизации парной головки установки платы.
13. В программном обеспечении прибавлено измерение ограничения хода при перемещении валов XYZ.
14. В программном обеспечении прибавлена функция шести ступенчатой переменной скорости, по таблице расстояния перемещения можно получить самую подходящую скорость, и провести настройки скорости, таким образом увеличивая стабильность долгосрочного применения оборудования.
Стандартное комплектование:
1. Комплект промышленного компьютера

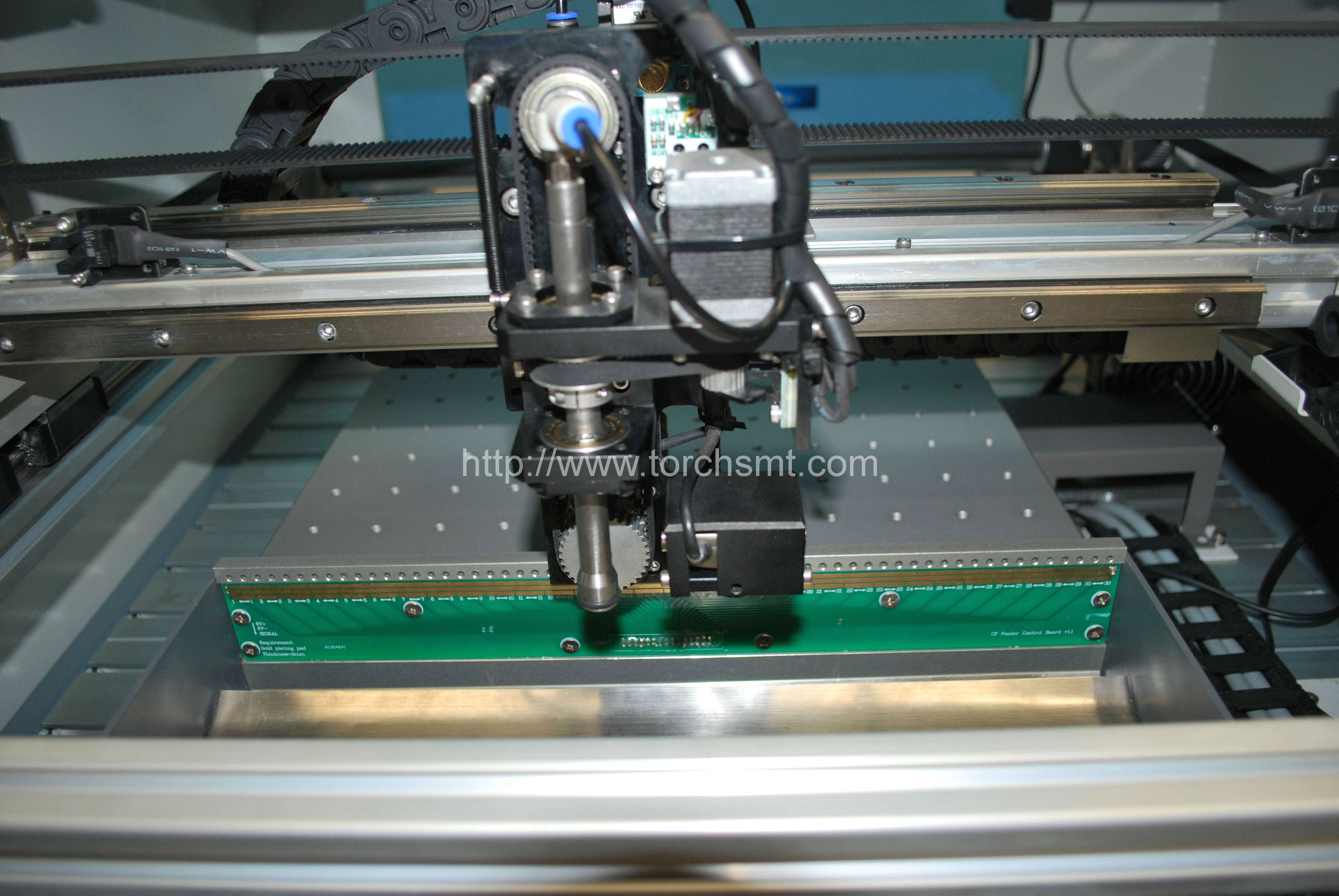

2. Две группы головок установки платы
3. 2 всасывающих сопло
Выборочные комплектующие детали:
1. Автоматический питатель с параметрами 8мм，12мм，16мм и 24мм.
2. Всасывающее сопло
3. Промышленный гидравлический насос
4. Непрерывное электропитание UPS
Технические параметры
| | TP210+（одноголовое устройство поверхностного монтажа печатных плат） |
| Максимальная площадь платы | 300×200mm |
| Предел максимального перемещения | 380×350mm |
| Предел максимального перемещения вала Z | 10mm |
| Скорость установки платы | Максимальная скорость：4000CPH фактическая скорость установки платы：2800-3700CPH |
| Чёткость разрешения | ±0.015mm |
| Точность повтора | ±0.15mm |
| Тип выверки | Механическая выверка |
| Элемент, который можно установить | Резистивно-ёмкостные компоненты выше 0402 и SOIC ниже 15мм |
| Тип программирования | Видеочастотное программирование/ввод программирования программным обеспечением |
| Тип привода | Для привода применяется промышленная синхронная лента |
| Ленточный питатель | Можно выбрать рациональный электрический питатель с параметрами 8mm,12mm и модель GF |
| Количество питателей | Может вместить 46 питателей с параметрами 8MM GFTA-08S, установленные впереди |
| Сжатый воздух | 80psi（0.5Mpa） |
| Электропитание | 220V,50Hz |
| Вес | 126kg |
| Габариты | 1000×1160×720mm |
