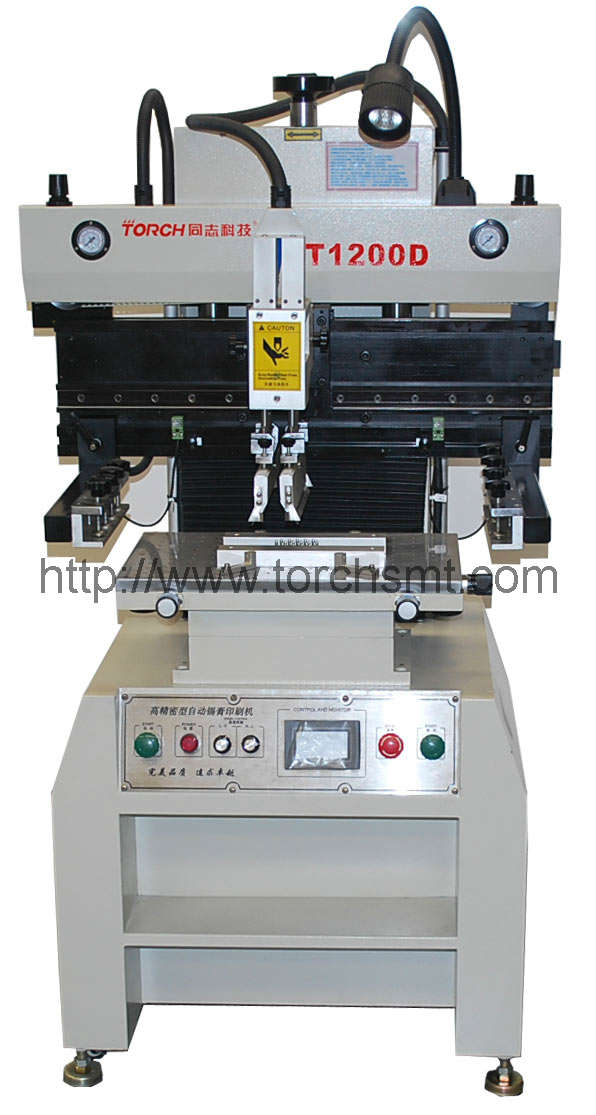

Полуавтоматическая высокоточная машина для шелкографии T1200D

Количество:
T1200D является в стране самой экономной, высокоточной, полуавтоматической печатной машиной сеточной SMT, подходит для применения в высокоточном массовом производстве или изготовлении шаблона оригинала, в проектировании плата PCB фиксируется на гибкой рабочей площадке, данная площадка подходит для применения всех односторонних и двухсторонних плат. Регулирование местоположения платы PCB, перемещения рабочей площадки, подъёма/спуска скребка проводится действием точных линейных,



   T1200D является в стране самой экономной, высокоточной, полуавтоматической печатной машиной сеточной SMT, подходит для применения в высокоточном массовом производстве или изготовлении шаблона оригинала, в проектировании плата PCB фиксируется на гибкой рабочей площадке, данная площадка подходит для применения всех односторонних и двухсторонних плат. Регулирование местоположения платы PCB, перемещения рабочей площадки, подъёма/спуска скребка проводится действием точных линейных, прямоугольных направляющих рельсов с приводом двухчастотных моторов, что обеспечивает точность движения и точность повтора. Является оптимальным выбором для замены полуавтоматической машины для шелкографии и для снижения производственной себестоимости.

   Техническое описание(PLC и сенсорный экран, Мицубиси, сделано в Японии. Высокоточные направляющие рельсы АВВА)

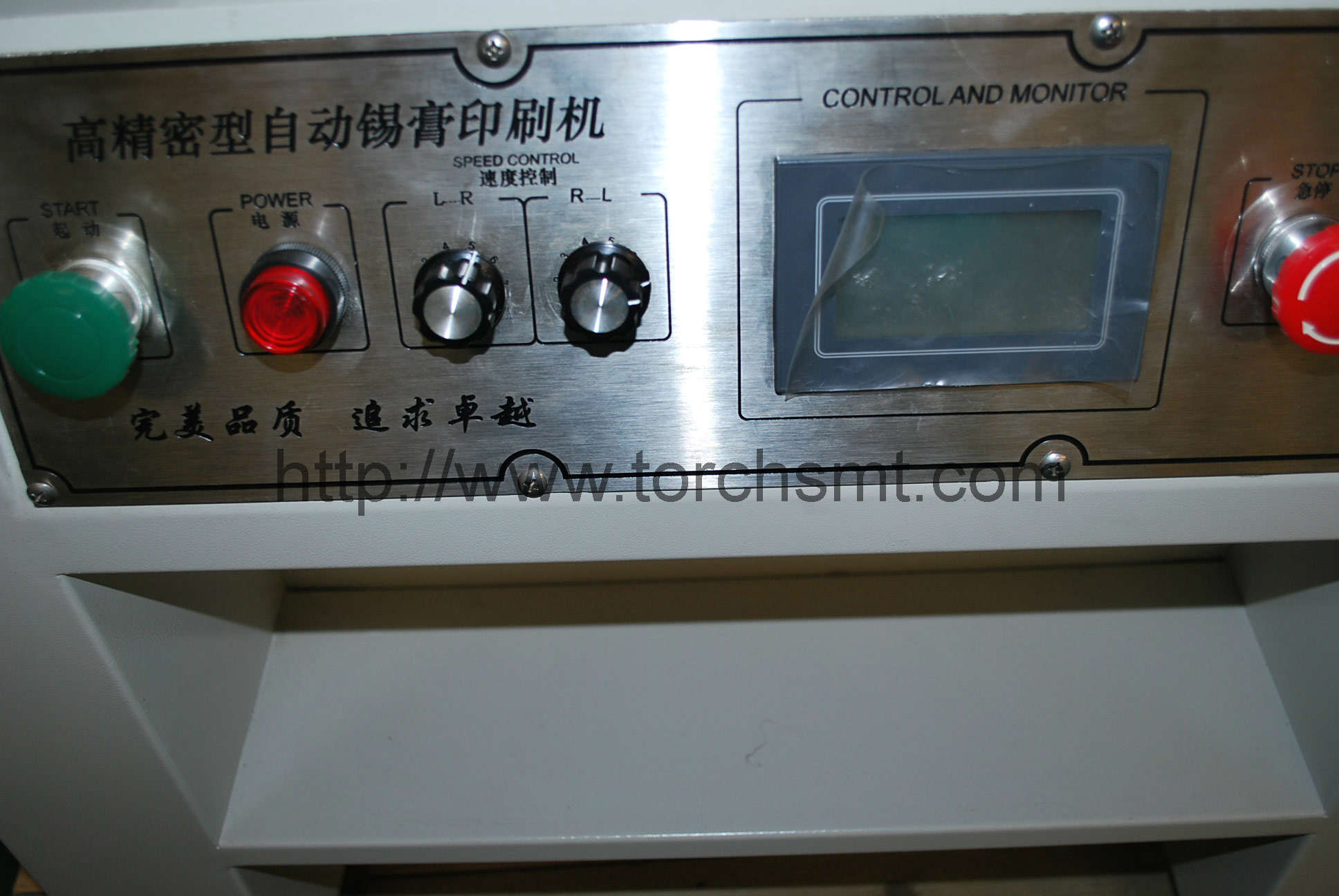

    В данной машине сенсорная кнопка (Panasonic) на китайском и английском языках, машина легка в управлении, имеет автоматический индикатор неисправности.

    Указания последовательности устранения неисправности, удобно для общения человека-машины.

    Имеет функцию автоматической записи, удобно для вычисления параметров, что является прорывом в эффективности печати; из-за разных свойств характеристик красного пластика и сварочного олова, в данной машине установлена функция автоматической настройки параметров эксплуатации, что подходит к применению для различной продукции, получая лучший эффект печати.

    В данной машине установлена выдвижная станина рукоятки: рукоятку машины регулировать влево и вправо.

    Подходит для печати платы PCB размером 470~650 мм.

    Может проводить вращение скребка вверх на 45 градусов и фиксировать его, что удобно для очистки и замены сеточного трафарета и скребка.

    Имеет одностороннюю или двухстороннюю площадку, нижняя часть платы PCB  комплектуется с сеточным трафаретом, с сотовой панелью и с напёрстком.

    Иголочный стержень (установка напёрстка на сотовую панель проводится по размерам базовой панели), что очень удобно при применении

    Для выверки сеточного трафарета применяется технология перемещения трафарета, и с  помощью X, Y, Z платы (PCB) площадки печати провести выверку.



   Технические параметры

   Размер рамки сетки   370×470мм  420×520мм   550×650мм
   Максимальная площадка печати  300 × 400мм
   Размер платы       250 × 330мм
   Толщина платы     0.2 ~2.0мм
   Точная настройка платы площадки печати   вал X +10мм   вал Y ±10мм
   Точность печати        ±0.05мм
   Точность повтора фиксации  ±0.02мм
   Минимальное расстояние печати  0.35мм
   Источник питания    однофазный 220V  100W
   Источник давления    4-6kgf/cm²
   Ёмкость(l×w×h)    900×900×1700мм
   Вес          около 250 кг.
