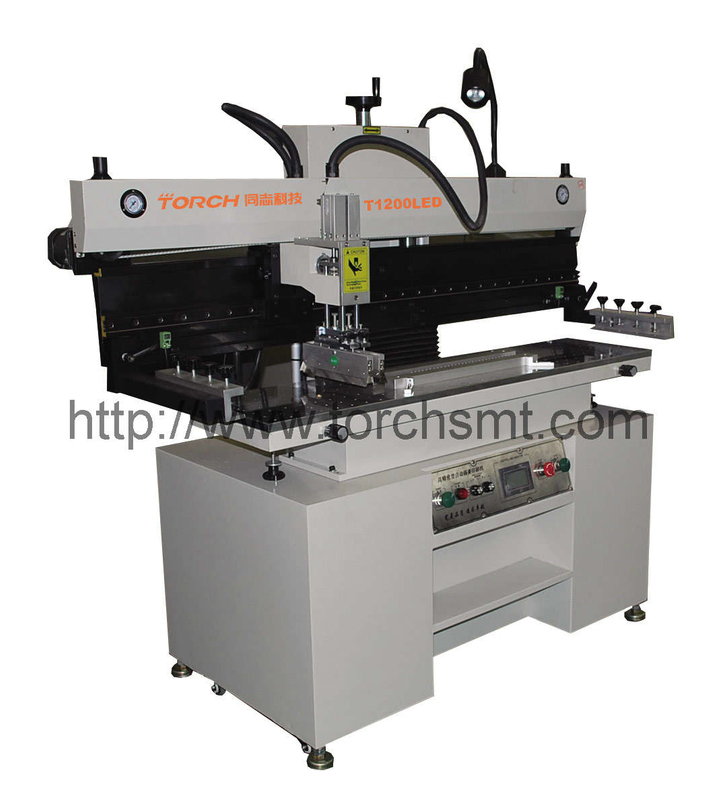

Полуавтоматическая машина для шелкографии T1200LED

Количество:
T1200LED является в стране самой экономной, высокоточной, полуавтоматической печатной машиной сеточной LED, подходит для применения в массовом производстве светодиодной ленты, в проектировании плата PCB фиксируется на гибкой рабочей площадке, данная площадка подходит для применения всех односторонних и двухсторонних плат. Регулирование местоположения платы PCB......



   Ⅰ. Общее изложение:

   T1200LED является в стране самой экономной, высокоточной, полуавтоматической печатной машиной сеточной LED, подходит для применения в массовом производстве светодиодной ленты, в проектировании плата PCB фиксируется на гибкой рабочей площадке, данная площадка подходит для применения всех односторонних и двухсторонних плат. Регулирование местоположения платы PCB, перемещения рабочей площадки, подъёма/спуска скребка проводится действием точных направляющих рельсов с приводом моторов преобразовательной частоты , что обеспечивает точность движения и точность повтора. Является оптимальным выбором для шелкографии светодиодной платы в производстве.


   Ⅱ. Описание характеристик оборудования:


   1. Для сборки применяется точный мотор и линейные направляющие рельсы изготовленные в Японии, опора скребка и печать становятся более стабильными;
   2. Печать парными скребками, давление можно регулировать, с помощью точного дроссельного клапана соответствующего цилиндра можно настроить скорость подъёма/спуска скребка в целях избежания резонанса;
   3. Опора скребка головки печати может подниматься вверх на 45° и крепиться, удобно для сборки/разборки и очистки трафарета;
   4. Головка печати может переместиться вперёд и крепиться, в сочетании с местонахождением рисунка на трафарете, может получить самый оптимальный эффект печати;
   5. Параллельное расстояние между площадкой и трафаретом, регулирование проводится стержнем для точной настройки;
   6. Механический стержень печатной машины регулируется по отдельности вправо и влева, подходит к плате различного размера в пределах 650-1200mm;
   7. На сборочной площадке печати установлена канавка и PIN для фиксации, простая настройка, быстрая замена, подходит к производству односторонней и двухсторонней плат;
   8. Для корректирования применяется перемещение стерженя (трафарета) с выверкой печатного изделия (панель площадки) по направлению X, Y, Z;
   9. Для управления электрического срабатывания применяется микрокомпьютер PLC, управление изображением проводится сенсорным экраном, так же можно провести свободный выбор одноразовой/двухразовой печати и ручного/автоматического режима.

   Ⅲ. Технические параметры:

   1) Максимальный размер платы PCB по направлению X×Y: 1200×300mm
   2) Размер площадки печати по направлению X×Y: 1220×350mm
   3) Максимальный размер трафарета по направлению X×Y: 1300×550mm
   4) Минимальный размер трафарета по направлению X×Y: 330×370mm
   5) Придел точной настройки: X、Y±10mm,угол θ ±30градусов
   6) Электропитание: однофазное  AC220V,50Hz
   7) Габариты(мм):1850×890×1760
