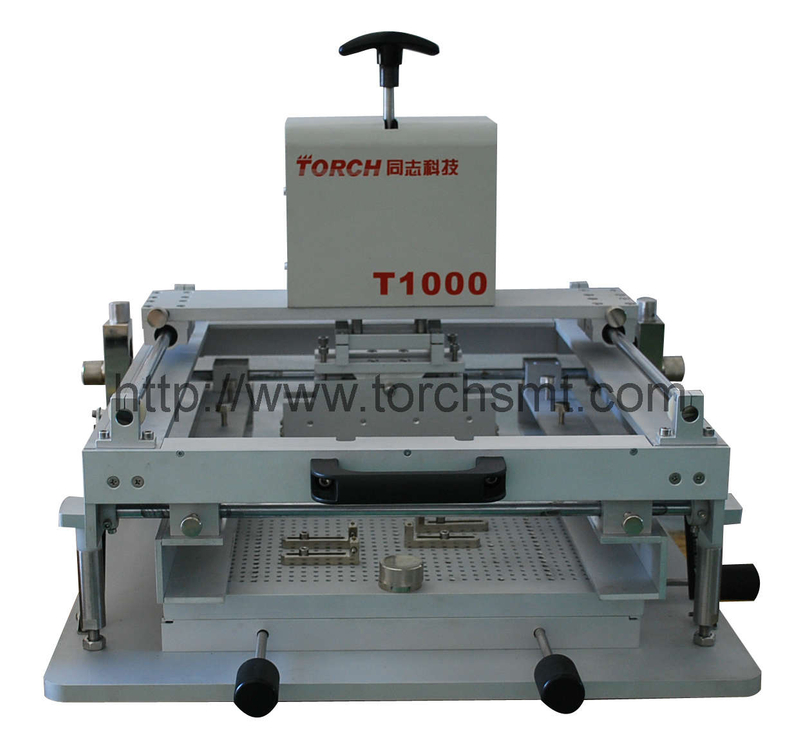

Ручная точная машина для шелкографии T1000

Количество:
В отрасли SMT, различные автоматические и ручные печатные машины являются обычно используемым оборудованием, в основу рабочего процесса печатной машины включаются:



   Общее изложение Т1000:

   В отрасли SMT, различные автоматические и ручные печатные машины являются обычно используемым оборудованием, в основу рабочего процесса печатной машины включаются:

   1. Определение местонахождения платы PCB(Printed circuit board, печатная плата) под трафаретом, которая необходима для печати, после чего проводится фиксация;

   2. Наполнение сварочного олова на внутреннюю сторону скребка, который находится над трафаретом, с помощью приводного устройства, скребком проводится горизонтальное выскабливание на печатном трафарете, таким образом через отверстие и зазор сварочное олово равномерно наносится на печатную плату PCB;

   3. Поднять трафарет, вынуть печатную плату PCB, и завершить сварочным оловом процесс печати на сварочном диске печатной платы PCB. Передача приводной силы для приводного устройства в автоматической печатной машине, которое проводит горизонтальное движение скребка, в основном проводится через два параллельных направляющих рельса с высокоточными роликовыми винтами, перемещение скребка по горизонтальному направлению осуществляется с помощью вращения винта, таким образом не только эффективно обеспечиваются требования к горизонтальному перемещению и стабильной эксплуатации скребка, но и обеспечиваются равномерность и надёжность сварочной точки при печати; Для ручной печатной машины обычно применяется резиновый скребок, управление скоростью, углом и давлением скребка проводится искусственным путём. Но вместе со скоростным развитием отрасли электронной промышленности, непрерывно появляются чипы с более высокой интеграцией, что делает большой вызов точности для печатной машины, особенно для ручных печатных машин маленького типа, такие машины в отрасли всё ещё находятся на этапе “литой алюминий из песочной матрицы” и “чисто ручное управление”, таким образом существуют недостатки, такие как: первое - из-за вопроса связанного с площадкой, нет возможности выполнять высокоточную сеточную печать; второе - при чисто ручном управлении скребком, не возможно управлять углом, давлением скребка, а так же скоростью перемещения скребка; третье - не возможно обеспечить одинаковую точную печать, поэтому появление ручной точной печатной машины T1000 на рынке, решает все выше указанные вопросы в отрасли ручной печати, заполнив рыночный пробел недостатка высокоточных печатных машин в отрасли ручной печати Китая в настоящее время. Теперь на данное оборудование уже подано заявление на Гос-патент. Появление ручной точной печатной машины T1000, даёт типографскому заводу возможность пользоваться функциями дорогих полуавтоматических или автоматических печатных машин с минимальными затратами, что в настоящие дни мирового финансового кризиса, эффективно уменьшает производственную себестоимость, увеличивает эффективность и качество печати.


   Рабочая теория и технические параметры T1000


   1. Настоящее оборудование является ручной высокоэффективной машиной для шелкографии, у которой отсутствуют электрические детали и пневматические детали (кроме пневматического толкателя).

   2. В настоящем оборудовании через точные направляющие рельсы осуществляется перемещение скребка, обеспечивая бесшовный контакт между скребком и трафаретом, таким образом даётся гарантия на точность печати.

   3. С помощью магнитного напёрстка, который магнитится на площадке, и с помощью универсального напёрстка, который фиксирован на площадке проводится точное выравнивание и поддержка PCB, для точности сбрасывания трафарета при печати. Так же удобно для печати платы различного типа и различной формы.

   4. С помощью технологий крепежа с двух сторон полуавтоматической печатной машины осуществляется точная установка трафарета, что очень удобно для его установки.

   5. Для оборудования применяется проектирование парного скребка, через механическое ограничения местоположения регулируется давление скребка, одновременно для скребка применяется адаптивное проектирование, с помощью механического предохранителя осуществляется балансировка подъёмного и пускового местоположений двух скребков.

   6. Через направляющие рельсы круглого вала проводится свободное регулирование фиксаторной рамы, которая предназначена для крепежа трафарета, на данную машину удобно устанавливать трафарет различного размера.

   7. Подъём и спуск трафарета легко проводится вручную с помощью пневматического толкателя.

   8. Проводить точное регулирование четырёх валов x、y、z и их углов, через регулирование четырёх валов осуществляется выравнивание сварочной точки на плате PCB с координатами соответствующих отверстий трафарета, который фиксирован на рамке трафарета, так же с помощью регулирования подъёма и спуска площадки проводится регулирование расстояния между платой PCB и трафаретом.

   9. Механизм скребка фиксируется и двигается на параллельной направляющей рельсов, скрепки делятся на передний и задний, и проводится очерёдный подъём и спуск, после завершения шага 1, передний (задний) скребок пускается на печатное местоположение, затем проводится движение взад (вперёд), после завершения движения, передний (задний) скребок поднимается на исходное местоположение, и выполняется печать.

   10. Максимальная площадь печати: 300*400 мм

   11. Максимальный размер стального листа: 400*500 мм, ширину рамы трафарета можно отрегулировать, поверхность фиксируется в четырёх точках, что обеспечивает горизонтальность платы PCB и трафарета.

   12. Размер скребка: 200 мм, 304 мм, (по выбору), переход вперёд-назад более 410 мм.

   13. Угол скребка (между поверхностью скребка и поверхностью трафарета): 60 градусов

   14. Материал скребка: нержавеющая сталь (или другой материал по заказу)

   15. Точность регулирования: менее 0.01 мм

   16. Точность повтора: менее 0.03 мм, отклонение повтора очень маленькое.

   17. Максимальная идеальная точность печати: 0.2 мм IC;шарика припоя более чем BGA, размер которого 0.3 мм.

   18. Максимальная идеальная скорость печати: 500 штук/ час

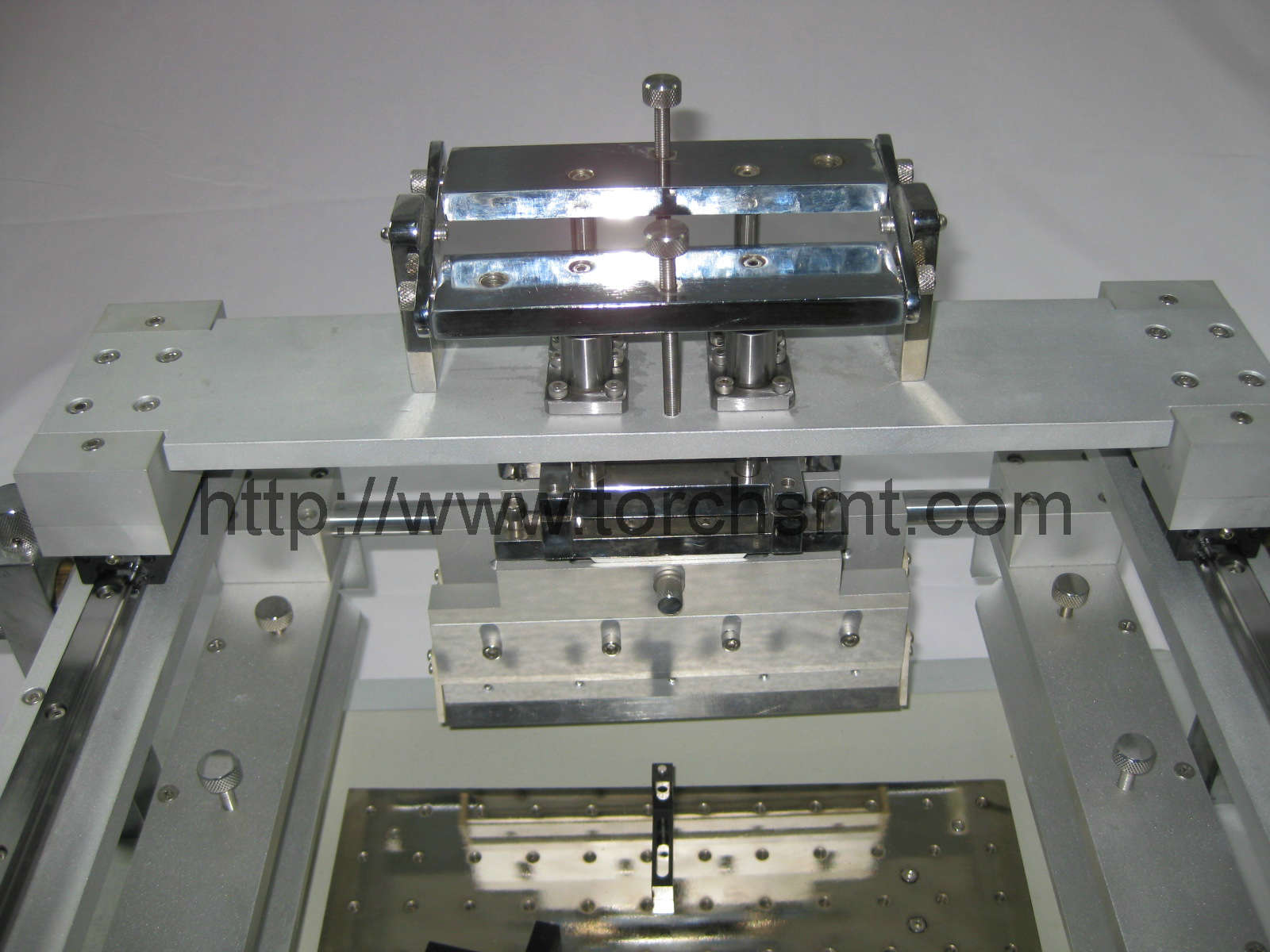

   Проектирование парного скребка
   Трёх осевая точная передвижная площадка
   Можно отрегулировать размер установочной рамы трафарета
   Поддержка пневматического толкателя, удобно проводить подъём/спуск трафарета
