Научно-технологическая компания «Товарищ» предоставляет ручное высокоточное устройство поверхностного монтажа печатных плат TP38V, у которого имеется визуальная выверка, высокая точность и т.п. характеристики, что решает вопрос по затруднению финансового вкладывания, для средних малых предприятий, так же по излишним затратам финансирования для научно-исследовательской организации.
Общее изложение
Научно-технологическая компания «Товарищ» предоставляет ручное высокоточное устройство поверхностного монтажа печатных плат TP38V, у которого имеется визуальная выверка, высокая точность и т.п. характеристики, что решает вопрос по затруднению финансового вкладывания, для средних малых предприятий, так же по излишним затратам финансирования для научно-исследовательской организации.

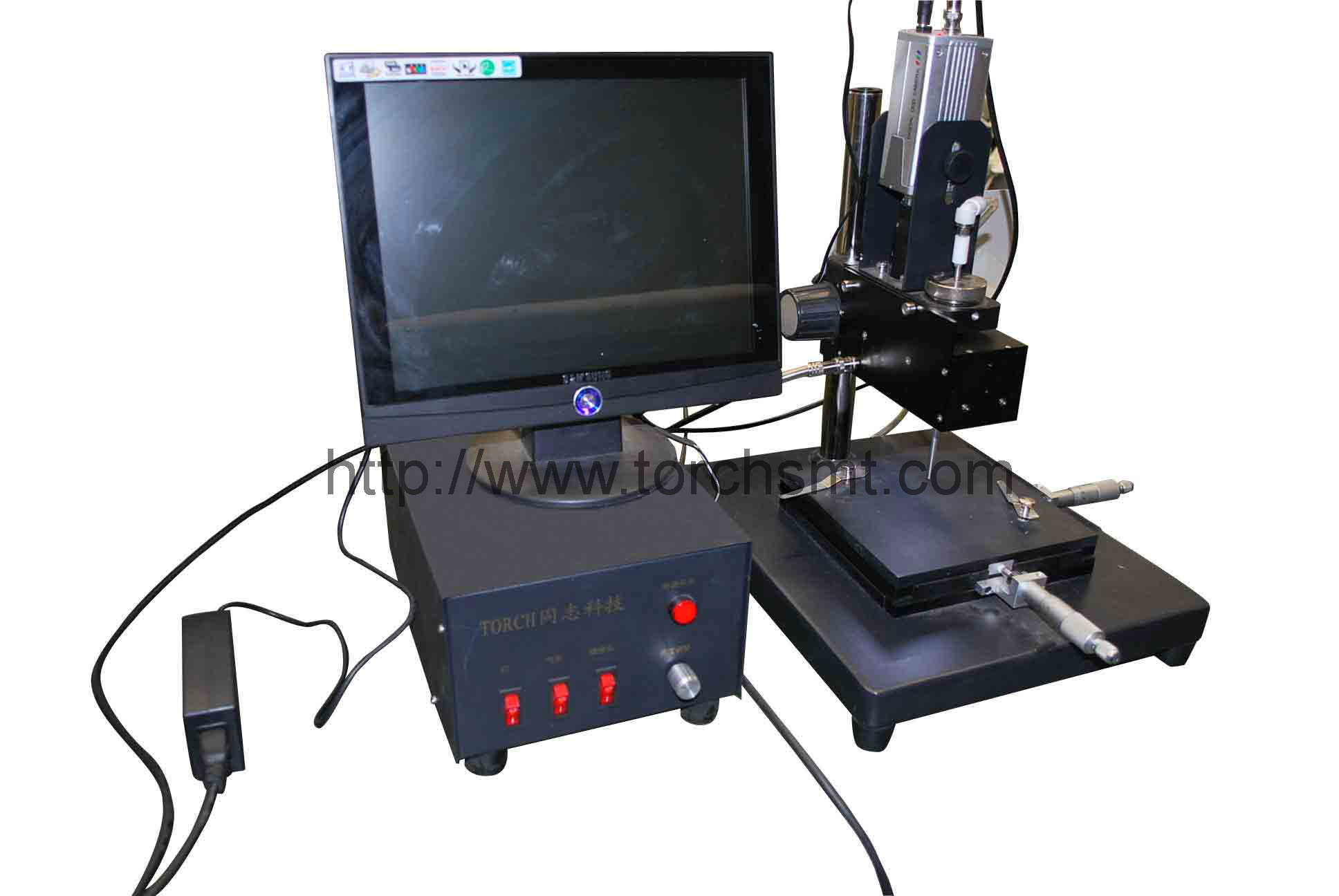

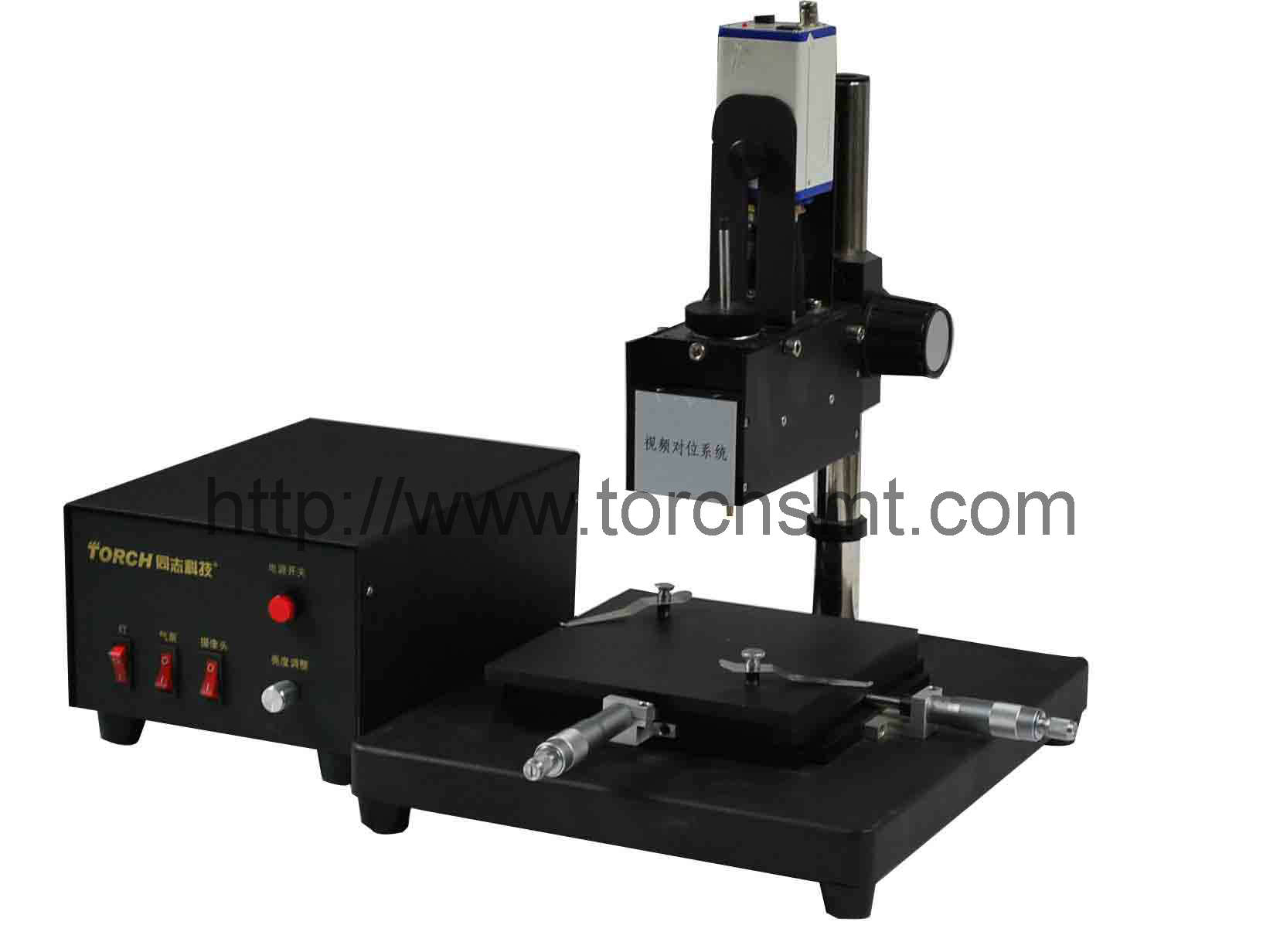

Устройство TP38V предоставляет площадку для фиксации печатных плат PCB, которые регулируются по осевому направлению X, по осевому направлению Y и по осевому направлению Z , одновременно плата может свободно вращаться в любом направлении, что полностью обеспечивает высокую точность выверки (точность достигает 0.01мм). Кроме того установлен вакуумный генератор, что удобно для энергоснабжения различных IC компонентов. С помощью регулирования по четырёхмерному направлению и оптической видеокамеры CCD с высоким разрешением, сочетается с профессиональной оптической призмой с плёночным покрытием, при QFP, PLCC, установка IC компонентов с точным контактом становится более лёгкой. Через визуальную выверку очень удобно проводить установку точных IC компонентов на плате PCB, осуществляя стабильную установку высокоточных компонентов, что при ручной установке предотвращает отклонение из-за тряски рук. Кроме того, устройство так же имеет преимущество свободного комплектования, в системе установлен собственный источник освещения, увеличена чёткость изображения и точность выверки платы.
Применяя устройство TP38V вместе с вакуумным насосом для поверхностного монтажа печатных плат, и управляя вакуумным источником через ручной переключатель, осуществляется точная выверка и быстрая установка чипов с любым мелким расстоянием между ними, таких как: SOP, SON, QFP, PLCC, QFN и т.д. Так же установлена площадка механической точной выверки по X-Y осям, что делает установку чипов с любым мелким расстоянием между ними более точной и лёгкой.
Устройство TP38V имеет механические свободные настройки по четырёхмерному направлению: через установленную точную механическую площадку для выверки по X, Y осям осуществляется точная настройка по X, Y осевым направлениям, и свободное регулирование вверх и вниз (по осевому направлению Z), так же свободное вращение на угол θ. В сочетании с системой видео камеры, через монитор увеличивается точность установки платы, и удобное управление операциями.
Технические параметры
| Модель | TP38V |
| Размер площадки | 180×180mm 180×180мм |
| Максимальная площадь установки платы | 270×300mm 270×300мм |
| Источник освещения | Освещение LED для установки платы, что делает визуальное изображение более чётким |
| Количество увеличения изображения | Max：50× Максимальное: в 50 раз |
| Система визуальной выверки | Профессиональная цветная видео камера CCD с высокой точностью, комплектует с профессиональной оптической призмой с плёночным покрытием |
| Точность выверки | 0.01mm 0.01мм |
| Вес | 9.5 kg 9.5 кг |
| Габариты | 280×260mm 280×260мм |
| Монитор | ЖК монитор 12 дюймов |
